Supapa cu dop este o supapă cu dop cu presiune echilibrată care oferă funcționalitate de „închidere strânsă” pieței globale de petrol și gaze. Supapele cu dop sunt disponibile în dimensiuni de la 0.5 până la 36 inchi, cu o varietate de conexiuni de capăt și valori nominale de presiune de la ANSI 125 la 2500 și API 6A (până la 5000).
Dimensiunea portului:1/2"~24" (DN15~DN600)
Presiune:CL150-CL2500
Mediu:Apă, abur, ulei, gaz etc.
Temperatura :-29 grad până la +180 grad ,-40 grad -450 grad
Material corp:WCB, LCB, LCC, CF8, CF8M, CF3, CF3M sau alt material
Specificațiile supapei de dop cu scaun metalic.
| Proiectare și fabricare | API 599, API 6D |
| Marime nominala | NPS 1/2" ~ 24" |
| Evaluare presiune | Clasa 150LB ~ 1500LB |
| Încheiați conexiunea | Flanșă (RF, FF, RTJ), sudate cap la cap (BW), sudate cu mufă (SW) |
| Evaluare presiune-temperatura | ASME B16.34 |
| Dimensiuni față în față | ASME B16.10 |
| Dimensiunea flanșei | ASME B16.5 |
| Sudarea cap la cap | ASME B16.25 |

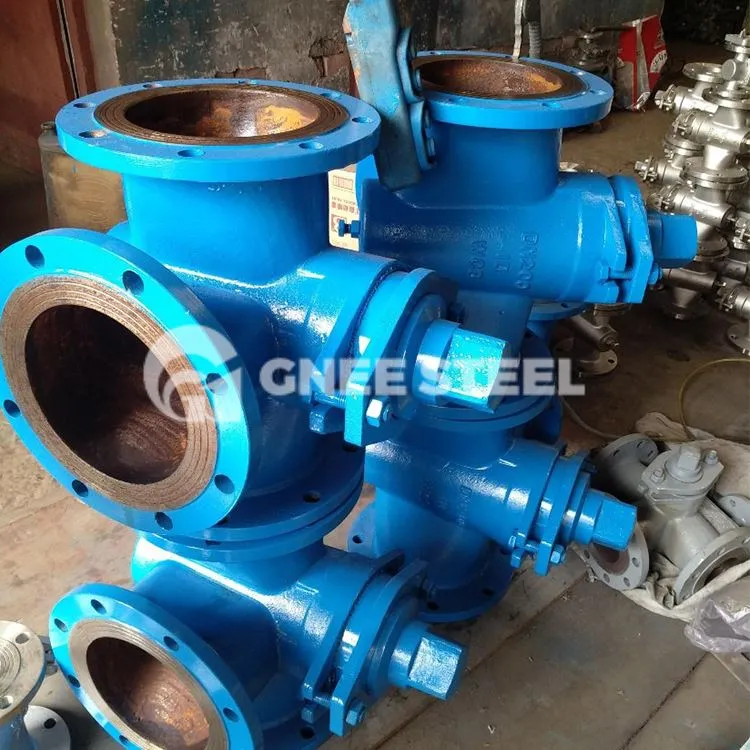

Supapă cu buşon lubrifiat cu locaş metalic Material componente principale
| NU | Numele piesei | Material |
| 1 | Corp | ASTM A216-WCB A 217-WC1,WC6,WC9,C5, ASTM A351-CF8,CF8M,CF3,CF3M |
| 2 | Priza | ASTM A182-Gr.F6a ASTM A182-F22 ASTM A 217-WC1,WC6,WC9,C5, ASTM A351-CF8,CF8M,CF3,CF3M |
| 3 | Garnitură | Grafit flexibil + oțel inoxidabil |
| 4 | Acoperi | ASTM A216-WCB A 217-WC1,WC6,WC9,C5, ASTM A351-CF8,CF8M,CF3,CF3M |
| 5 | Trăsnet | ASTM A193-B7,A193-B8,A193-B8M |
| 6 | Nuca | ASTM A194-2H,A194-8,A194-8M |
| 7 | Ambalare | Grafit flexibil+304 |
| 8 | Glandă | ASTM A216-WCB A 217-WC1,WC6,WC9,C5, ASTM A351-CF8,CF8M,CF3,CF3M |
| 9 | Cheie | ASTM A216-WCB, ASTM A351-CF8,CF8M,CF3,CF3M |
| 10 | Nucă de jug | ZQA 19-4 |
| 11 | Roata de mână | ASTM A536 Gr.60-40-18 ,ASTM A216-WCB |
- Avantajele supapei cu dop:
(1) Poate fi pornit și oprit prin rotire la 90 de grade, care se deschide și se închide rapid și ușor de operat.
(2) Poate curge în ambele direcții, are mai puține părți, este ușor și are o rezistență mică la curgere.
(3) Supapele cu dop sunt potrivite pentru structuri cu mai multe canale. O supapă poate avea două, trei sau chiar mai multe canale de curgere, ceea ce poate simplifica proiectarea sistemului de conducte.
(4) Potrivit pentru medii cu temperatură mai scăzută și vâscozitate mai mare.
- Dezavantajele supapei cu dop:
(1) Zona de etanșare este mare, frecarea este mare, deschiderea și închiderea sunt laborioase, iar cuplul de operare este mare.
(2) Din cauza limitărilor structurale, nu este potrivit pentru conducte de înaltă temperatură și de înaltă presiune. Temperatura generală de funcționare nu este mai mare de 300 de grade.
(3) Dacă se utilizează un scaun de supapă cu etanșare moale, acesta ar trebui să fie proiectat cu o structură rezistentă la foc și antistatică.
Furnizor de supape de priză-GNEE
