Care este diferența dintre supapele fluture cu compensare zero și cu compensare dublă?

Selectarea unei supape fluture greșite poate duce la uzura prematură a etanșării, scurgeri, instabilitate operațională și costuri crescute de întreținere în sistemele de conducte industriale. Diferența cheie dintre offset zero șisupapă fluture dublu decalats constă în designul excentricității arborelui, care afectează direct mecanismul de etanșare, comportamentul cuplului, capacitatea de presiune{0}}temperatură și durata de viață.

Acest ghid explică principiile lor de inginerie și criteriile de selecție pe bazaStandardele industriale API 609, API 598 și ASME B16.34.

Definiția de bază și principiul de proiectare

Diferența fundamentală este poziția relativă dintre tija supapei, disc și linia centrală a conductei, care determină modul în care discul intră în contact cu scaunul în timpul funcționării.

Supapă fluture cu decalaj zero (concentric).

Cunoscut și ca asupapă fluture cu scaun elastic-, designul offset zero este cea mai simplă configurație structurală:

Axa tijei, centrul discului și linia centrală a conductei sunt complet concentrice

Discul rămâne în contact continuu cu scaunul elastic în timpul rotației

Etanșarea se realizează prin deformarea elastică a materialelor moi ale scaunului

Caracteristici de inginerie:

Contact alunecare continuă + compresie pe toată durata funcționării

Performanța etanșării depinde în totalitate de materialul elastomer

Structură simplificată cu complexitate redusă de producție

Notă importantă:

Performanța scaunului depinde în mare măsură de selecția materialului (EPDM, NBR, Viton, PTFE), iar rezistența la temperatură/chimică variază semnificativ.

Supapă fluture cu compensare dublă (înaltă performanță).

Denumit și ca asupapă fluture de înaltă{0}performanță (HPBV), designul introduce două decalaje excentrice:

Primul decalaj: tija în spatele suprafeței de etanșare a discului

Al doilea decalaj: decalajul tijei față de linia centrală a conductei

Aceasta produce o mișcare asemănătoare camei-care reduce frecarea scaunului:

Discul se decuplează rapid după începerea deschiderii

Contactul cu scaunul are loc în principal în timpul etapelor inițiale de deschidere și de închidere finală

Caracteristici de inginerie:

Frecare de alunecare redusă în comparație cu designul concentric

Rată de uzură mai mică și stabilitate îmbunătățită a etanșării

Potrivit pentru presiune mai mare și condiții de service mai solicitante

Comparația performanței inginerești (corectate și standardizate)

Alegerea incorectă a supapei poate crește costurile de întreținere cu până la 30-60%. Trimiteți-ne specificația dvs. și evitați riscurile inutile de proiectare.

Aplicații industriale

Supapă fluture cu decalaj zero – aplicații tipice

Potrivit pentrusisteme de joasă{0}presiune și servicii generale:

Alimentare și distribuție a apei municipale

Sisteme HVAC cu apă rece/caldă

Sisteme de protecție împotriva incendiilor (zone de presiune joasă-)

Transfer general de fluid ne-coroziv

Aer cu presiune joasă-sisteme de utilitate

Prescripţie:

Nu este recomandat pentru medii abrazive, funcționare cu ciclu înalt-sau sisteme de ciclu termic cu temperatură înaltă-din cauza uzurii scaunului din elastomer.

Supapă fluture cu compensare dublă – Alegere standard industrial

Folosit pe scară largă încondiții de serviciu medii spre severe:

Transmisia si prelucrarea petrolului si gazelor

Combinatii petrochimice si chimice

Sisteme de generare a energiei (abur, apa de racire)

Sisteme maritime și offshore

Epurarea nămolului minier și a apelor uzate

Conducte de proces industrial

Avantaj cheie:

Performanță mai bună sub:

Ciclism frecvent

Condiții de dilatare termică

Clase de presiune mai înalte

Cerințe de securitate-incendiului (configurații API 607)

Ghid de selecție (Inginerie + Logică de achiziții)

Alegeți compensarea zero când:

Serviciu de joasă presiune (de obicei, clasa 150 sau mai mică)

Apă, aer sau fluide ne-agresive

Frecvență scăzută de operare

Proiecte municipale sau HVAC sensibile{0}}la costuri

Cel mai bun pentru aplicații cu CAPEX scăzut

Alegeți Offset dublu când:

Sisteme de presiune medie spre înaltă

Sunt necesare cicluri de operare frecvente

Ciclul termic sau condițiile de proces industrial

Cerințe de securitate-incendiului sau de fiabilitate mai mare

Cel mai bun echilibru între CAPEX și costul ciclului de viață (TCO)

Obțineți un raport de selecție profesională înainte de a cumpăra.

Perspectivă cheie privind achizițiile

În condițiile de service industrial, proiectele cu compensare dublă reduc de obicei costul total de întreținere datorită:

Rată mai mică de uzură a scaunului

Variație redusă a cuplului în timp

Stabilitate îmbunătățită a etanșării în condiții de ciclism

Producție și asigurare a calității (EEAT ENHANCED)

Supapele fluture industriale sunt fabricate și testate în mod obișnuit conform:

API 609– Standard de proiectare a supapei fluture

ASME B16.34– Evaluări de presiune{0}}temperatură

API 598– Cerințe de inspecție și testare

Controlul tipic al calității include:

Test de presiune a carcasei

Test de scurgere a scaunului

Certificare material (EN 10204 3.1 / 3.2)

Testare non-distructivă (UT / RT / MT după caz)

Inspecția stratului de acoperire (sisteme epoxidice/protecție anticorozivă)

Testare-în siguranță la incendiu (API 607 ​​unde este cazul)

Opțiuni de aprovizionare disponibile:

Wafer / Lug / Design cu flanșă

Servomotoare manuale / electrice / pneumatice

Personalizare OEM pentru proiecte EPC și industriale

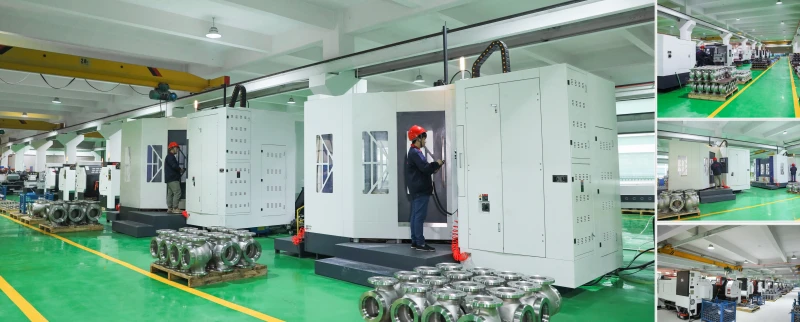

Fabrică de supape fluture Zero Offset și Double offset

Întrebări frecvente

Î1: Poate fi înlocuită o supapă de compensare la zero cu o supapă de compensare dublă?

Da, dacă standardul de flanșă, clasa de presiune și dimensiunile față-la-față sunt conforme cu API 609 sau cu standardele ISO relevante.

Cu toate acestea, cuplul actuatorului și configurația de montare pot necesita în continuare reglare.

Î2: De ce sunt supapele cu compensare dublă mai scumpe?

Pentru că necesită:

Geometrie excentrică prelucrată cu precizie{0}

Corpuri de oțel forjat sau turnat{0}}de calitate superioară

Proiectare mai complexă a sistemului de etanșare

Cerințe de testare de performanță mai înaltă

Î3: Ce tip are o durată de viață mai lungă?

În serviciul de ciclism industrial, supapele cu compensare dublă oferă de obicei o durată de viață semnificativ mai lungă a scaunului datorită frecării și uzurii reduse.

Î4: Sunt supapele cu decalaj dublu sigure-la foc?

Da, atunci când este proiectat cu sisteme de etanșare de rezervă din metal și testat conform standardelor de siguranță la foc API 607-.

Î5: Care este cel mai frecvent punct de eșec?

Zero offset: uzură și deformare a scaunului din elastomer

Deplasare dublă: îmbătrânirea scaunului sau dimensionarea necorespunzătoare a actuatorului (mai puțin frecvente)

Concluzie finală de inginerie

Supapele fluture cu decalaj zero sunt cele mai potrivite pentru aplicațiile de utilități generale cu presiune joasă-, în care eficiența costurilor este factorul principal. Robinetele fluture cu decalaj dublu, totuși, sunt alegerea preferată în sistemele industriale moderne datorită stabilității lor superioare de etanșare, cerințelor reduse de întreținere și intervalului de operare mai larg.

Din perspectiva ingineriei ciclului de viață, proiectele cu compensare dublă sunt acum soluția dominantă în industriile de petrol și gaze, petrochimice și producție de energie.
