Supapa glob criogenă se referă de obicei la temperatura de lucru sub -110 grade supapă, utilizată pe scară largă în gazul natural lichefiat, gazul petrolier lichefiat și alte industrii criogenice.
Standard de proiectare:
Design: BS 1873, ASME B16.34
Față în față: ASME B 16.10, EN558, (DIN3202)
Flanșă de capăt: ASME B 16.5, (DIN2501)
Capetele sudate cap la cap: ASME B 16.25
Inspecție și testare: API 598.
Tip de inspecție: roată de mână, angrenaj, electric, manual, pneumatic, hidraulic
| PN | 10 - 40 |
| DN | 15 - 150 |
| NPS | 1/2" - 6" |
| Clasă | 150 - 300 |
| Evaluarea temperaturii | -260 grade până la +400 grade |
| Formele corpului |
Corp model drept |
| Materiale de bază Shell |
Oţel inoxidabil |
| Conexiuni |
Capetele cu flanșe |
| Operare și opțiuni |
Roată de mână, roată de lanț |
| Aplicație |
Pentru utilizare criogenică de ex |
| Aprobari |
PED (CE) / ASME |
Standardele de proiectare a supapei cu glob criogenic din oțel inoxidabil, în funcție de condițiile de utilizare, proiectarea supapei cu glob din oțel inoxidabil criogenic are următoarele cerințe:
- Supapa ar trebui să aibă capacitatea de a funcționa mult timp în mediul criogenic și temperatura ambiantă înconjurătoare.
- Supapa nu trebuie să devină o sursă semnificativă de căldură a sistemului criogenic. Acest lucru se datorează faptului că fluxul de căldură, în plus pentru a reduce eficiența termică, cum ar fi fluxul de prea mult, dar, de asemenea, face fluidul intern evaporare rapidă, ducând la creșterea anormală a presiunii, rezultând în pericol.
- Mediile la temperatură scăzută nu ar trebui să aibă un efect dăunător asupra funcționării roții de mână și asupra performanței de etanșare a ambalajului.
- Direct în contact cu mediile de temperatură scăzută, ansamblurile de supape ar trebui să aibă o structură rezistentă la explozie și la foc.5, ansamblurile de supape care lucrează la temperaturi scăzute nu pot fi lubrifiate, deci este necesar să se ia măsuri structurale pentru a preveni frecarea pieselor. abraziune.

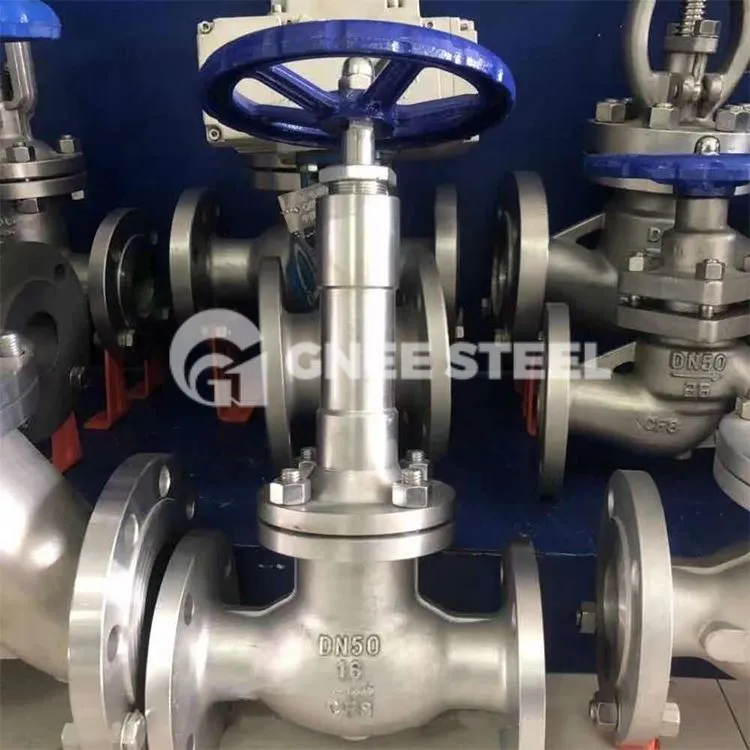

Supapă cu glob din oțel inoxidabil
Producători de supape cu glob criogenic-GNEE
