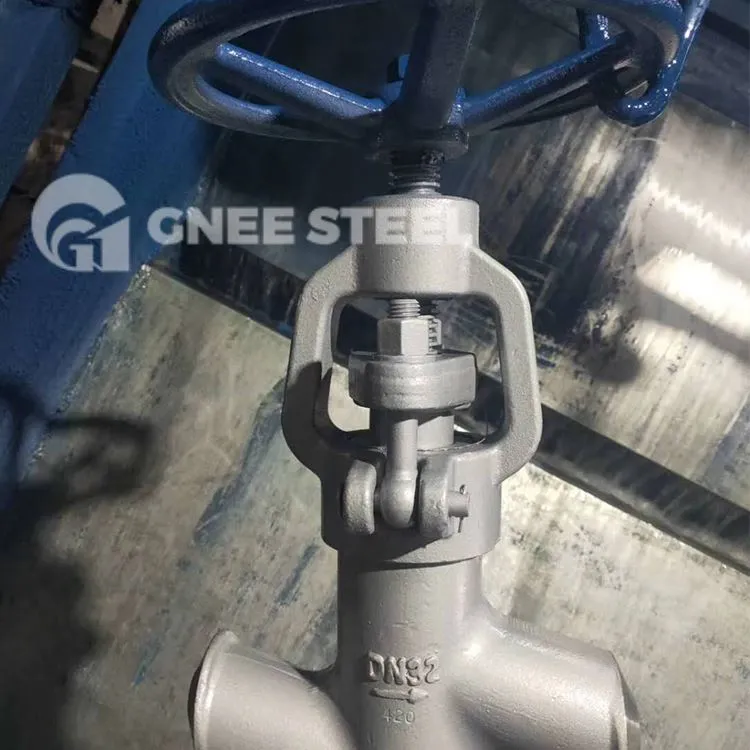

Supapă cu glob de înaltă presiune deschisă, înălțimea de deschidere a clapetei supapei, pentru diametrul nominal de 25% ~ 30%, debitul a atins maxim, că supapa a ajuns în poziția complet deschisă. Deci, poziția complet deschisă a supapei cu glob ar trebui să fie determinată de cursa clapetei supapei
Specificație
Capota de etanșare la presiune
Interval de dimensiuni: NPS 2 până la NPS 24
Gama de clasă: 900LB până la 2500LB
Proiectare STD.: API600/ ASME B16.34
Date tehnice
Material:
16 Mo 3 , 1.5415 - 530 grad
13 CrMo 4-5 , 1.7335 - 550 grad
10 CrMo 9-10 , 1.7380 - 580 grad
15 NiCuMoNb 5 , 1.6368 - 450 grad
X 10 CrMoVNb 9-1, , 1.4903 - 650 grad
X 10 CrMoVNb 9-2, , 1.4901 - 650 grad
Formă:
Supape cu glob de înaltă presiune conform. broșura serie 7641.1 cu capete sudate
Marime nominala:
DN10 - DN65
Presiune nominala:
PN320 - PN500
Opțiuni:
Sunt posibile versiuni opționale.
Caracteristicile structurii supapei de deconectare la temperatură ridicată și presiune înaltă
1, utilizarea fără tip de știft de clemă cu flanșă mijlocie, filet intern și legături cheie, conexiune șurub flanșă mijlocie și alte structuri.
2, corpul supapei, prelucrarea capacului supapei este finalizată în linia automată, cu greutate ușoară, precizie de prelucrare și alte caracteristici.
3, scaunul supapei, suprafața de etanșare a supapei sunt sudare prin pulverizare cu plasmă de carbură de culoare pe bază de cobalt și devin, rezistente la uzură, performanță anti-zgârieturi.
4, suprafața tijei supapei prin tratament de nitrurare rezistent la coroziune.
5, poate fi instalat în orice poziție în conductă
Mai mic sau egal cu DN80 mediu la fluxul ascendent din partea de jos (debit pozitiv „jos în ieșire înalt”)
Flux media mai mare sau egal cu DN100 de sus în jos (contracurent „high in low out”).
Supapă Globe Gate
