Descrierea supapei de poartă de wafer
Wafer gate valve is a compact gate valve that is directly clamped between the pipe flanges through the flange holes on both sides of the valve body. It uses knife-type or parallel gates as opening and closing parts, and the medium is cut off by lifting the gate. It is specially used in industrial control scenarios containing solid particles and high-viscosity fluide .
structura:
Valve Body Ansamblu 30-120 mm .
Gate Type:
Poarta de tip cuțit: Tratamentul de stingere a marginilor (HRC 45-50), poate tăia fibre și impurități granulare și este potrivit pentru media cu un conținut solid de mai puțin sau egal cu 25%.
Poarta dublă paralelă: cu structura preîncărcată cu arc, are atât capabilități anti-scară de înaltă presiune, cât și capacități anti-presiune de înaltă presiune .
Drive Mode: manual (roată de mână/mâner), electrică (cum ar fi PZ973 Electric Actuator) și pneumatic .
Specificația supapei de poartă de wafer
| Categoria parametrilor | Interval de tipică |
|---|---|
| Diametrul nominal | DN50 ~ DN600 (personalizare specială DN1200 maximă) |
| Nivel de presiune | PN1.0 ~ PN1.6MPA (clasa 150 ~ 300) |
| Temperatura aplicabilă | -29 grad ~ 425 grade (material metalic de etanșare dură)/ -20 grad ~ 80 grade (cauciuc/ ptfe sigiliu moale) |
| Standarde de conexiune | ANSI B16.5, GB/T 9113 Tip de placă de flanșă, toleranță la distanță de flanșă ± 0,5mm |
Inspecție și control al calității
- Elemente de inspecție în funcție de
Shell TEST FORTY: 1 . de 5 ori presiunea nominală (supapa PN1.6 necesită 2,4MPa) timp de 5 minute, fără scurgeri.
Seacher Performance Test: 1 . 1 ori presiunea nominală în direcția înainte (de 0,6 ori în direcția inversă), scurgeri mai mici sau egale cu DN × 0,1 ml/min.
Action Test: deschiderea și închiderea deplină a cursei de 3 ori, fluctuația cuplului tulpinii de supapă mai mică sau egală cu 15%.
- Key Puncte de control
Rugozitatea porții și a scaunului supapei Suprafața RA mai mică sau egală cu 0 . 8μm, suprafață de contact mai mare sau egală cu 85%.
Eroare de dreapta tulpinii supapei mai mici sau egale cu 0,05 mm/m, garda de potrivire a firului mai mică sau egală cu 0,1mm

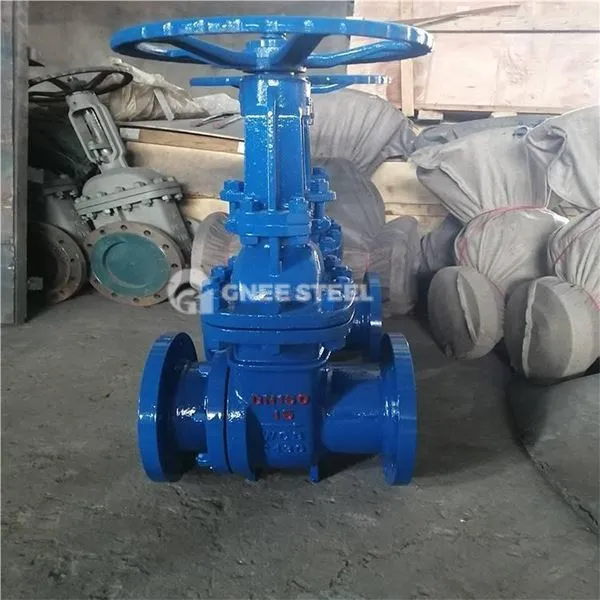

Valva poarta de wafer
Aplicații
| Industrie | Applications | Modele aplicabile |
|---|---|---|
| Papermaking Wastewater | Tăierea fibrelor de pulpă (dimensiunea particulelor de forfecare mai mică sau egală cu 15mm) | Supapă de placă de poartă de tip cuțit (tip PZ73W) |
| Procesare minină | Controlează fluxul de suspensie (conținut solid mai mic sau egal cu 30%) | Robinet de placă sigilat din carbură |
| Procesarea alimentelor | Deschiderea și închiderea conductelor sanitare (material 316L + etanșare EPDM) | Supapă de poartă de placă aseptică |
| Deselfurizarea puterii | Transport cu suspensie de calcar (rezistență la coroziune CL⁻) | Supapă de poartă de plastic cu căptușeală |
