Descrierea supapelor de poartă de etanșare a presiunii
Supapa de poartă sigilată de presiune este o supapă care folosește presiunea mediului pentru a îmbunătăți performanța de etanșare. Proiectarea sa de miez folosește presiunea fluidului pentru a împinge discul de supapă și scaunul supapei pentru a se potrivi îndeaproape, obținând o întrerupere fiabilă, fără a se baza pe etanșarea forțată mecanică externă. Acest tip de supapă este deosebit de potrivit pentru medii de înaltă presiune, extrem de corozive sau scenarii industriale care necesită etanșare stabilă pe termen lung.
Key Components
Valve Disc și Scaunul de supapă: Utilizați aliaj dur prelucrat cu precizie sau materiale rezistente la coroziune (cum ar fi oțel inoxidabil 316L) pentru a vă asigura că suprafața de etanșare este fără scurgeri sub presiune ridicată;
Design de auto-sigilare: Când presiunea medie acționează pe discul de supapă, cu atât presiunea este mai mare, cu atât sigiliul este mai strâns și nivelul de scurgere pot atinge nivelul VI;
Componente de lubrifiere: Sistemul de ungere încorporat (cum ar fi conducta de ungere brevetată) reduce frecarea și prelungește durata de viață a supapei. Drive și control
Valve Structura tulpinii : tulpina în creștere (funcționare vizuală) sau tulpină ascunsă (proiectare compactă), cu mecanism de limită pentru a preveni rotirea inversă și a provoca o defecțiune a etanșării;
Metoda de execuție: suportă un impuls manual, electric sau pneumatic pentru a se adapta la diferite condiții de muncă.
Specificația supapelor de poartă de etanșare a presiunii
|
Standarde de execuție |
API, JIS, Din, BS, ASTM, ANSI, GB, JB, NB, HG |
|
Interval de presiune |
CLASS150 ~ CLASS2500LB (PN 16- PN420) |
|
Interval de mărime |
NPS1/2 "până la NPS72" (DN15mm până la DN1800mm) |
|
Domeniul de aplicare al materialului: Forgări |
A105, F91, F11, F22, F5A, F6, LF1, LC2,12CR1MOV, F36, F304, F316, F321H |
|
Domeniul de aplicare al materialului: piese turnate |
WCB, LCB, LCC, WB36, WC6, C5, WC9, C12A, 20CRMOV, CF8, CF8M, 4A, 5A |
|
Tip operați |
Manual, electric, pneumatic, angrenaj |
|
Tip de supapă |
Valve de start de alimentare, supape de poartă, supape de glob, supape de verificare |
|
Aplicație |
Centrale electrice, petrochimice, rafinare, gaze naturale, metalurgie |
|
Tip de conexiune |
Flanșă, sudură, fir, FM, BW, SW |
|
Personalizare |
OEM/ODM/OSM/OBM |

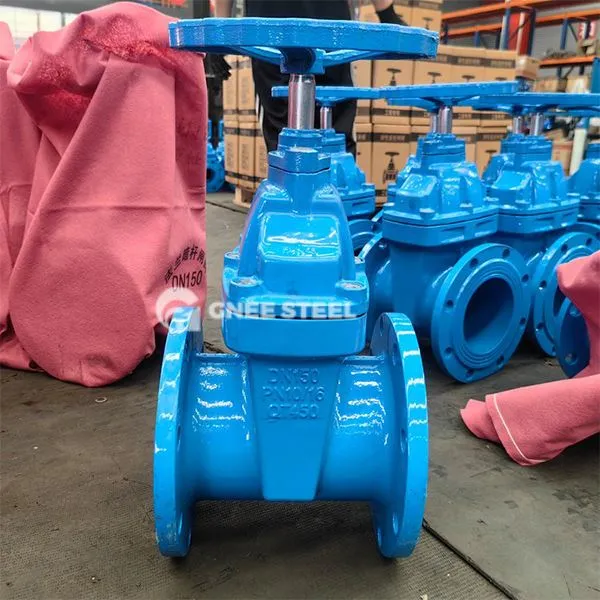

supape de poartă de etanșare a presiunii
Aplicații
Sisteme industriale cu presiune mare
Conducte de petrol/gaze (proiectare coroziune anti-hidrogen sulfură);
Conducte de abur pentru generarea de energie termică (PN ＞ 10MPa, potrivite pentru corpurile de supapă din oțel cu molibden crom).
Special Media Control
Suspensiune care conține particule (structură anti-jamming poartă paralelă);
Gaz natural lichefiat criogenic (structură de etanșare la rece.
Automation Scenarii
Actuatoare electrice integrate și tehnologie IoT pentru a sprijini monitorizarea la distanță și închiderea de urgență.
