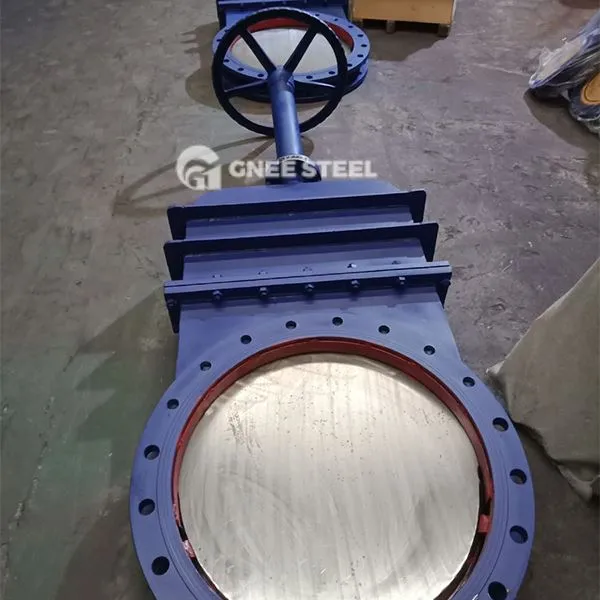

Valvele de poartă manuale

Valve de poartă manual este o supapă care controlează fluxul de fluid prin funcționare manuală. Piesele sale de deschidere și închidere sunt porți. Direcția de mișcare a porții este perpendiculară pe direcția fluidului. Poate obține doar deschiderea completă sau închiderea completă a mediului și nu poate fi utilizat pentru reglarea fluxului sau accelerarea.

Structura de bază și componentele
‌ Components MAIN‌:
‌Valve Body‌: Structura principală care se adaptează canalului fluid. Materialul trebuie adaptat la caracteristicile medii.
‌Gate: este împărțit în poartă rigidă (turnare integrală) și poartă elastică (ușor deformabilă). Unele modele adoptă un design paralel cu o poartă dublă pentru a îmbunătăți etanșarea.
‌ Suprafața de seamă‌:
‌ Sigiliu metal: cum ar fi suprafețele carburii (stellite 6), rezistent la temperaturi ridicate și eroziunea particulelor.
‌Non Metal Sigiliu: cum ar fi politetrafluoroetilen (PTFE), potrivit pentru lichide curate.
‌Drive Dispozitiv‌: roata de mână, tulpina supapei și piulița tulpinii de supapă, care determină poarta să se ridice și să cadă prin rotirea roții de mână.

Principiul de lucru
Procesul de deschidere și închidere‌:
‌Open‌: Rotiți roata de mână în sensul acelor de ceasornic, tulpina supapei determină poarta să se ridice vertical, complet în afara canalului de curgere și să formeze un canal neobstrucționat.
‌Close‌: Rotiți roata de mână în sens invers acelor de ceasornic, poarta este apăsată în jos pentru a se potrivi strâns cu scaunul supapei pentru a obține tăierea de etanșare.
Mecanismul de depunere
‌ Sigiliu WEDE‌: Poarta formează un unghi de pană (de obicei 50 de grade) cu scaunul supapei, iar presiunea medie ajută la îmbunătățirea efectului de etanșare‌.
‌ Compensationelastic‌: Poarta elastică poate fi ușor deformată pentru a compensa erorile de procesare sau uzura și menține fiabilitatea sigilată.

1. Proiectare și fabricație: ANSI B16.34, API 600, API6D
2. Structura corpului: OS & Y, capotă cu șuruburi, design de pană solidă sau flexibilă
3. Interval de mărime: 2 ″ la 36 ″
4. Evaluări de presiune: Clasa ANSI 150lbs, 300lbs, 600lbs, 900lbs, 1500lbs
5. Conexiuni finale: sudură cu flanșă, cu fund
6. Materiale disponibile în: WCB, LCB, CF8, CF8M, CF8C, CF3, CF3M, WC6, WC9, C5, C12, 4A, 5A sau echivalent
7. Diverse materiale de decupare sunt disponibile pentru a se potrivi diferitelor condiții de serviciu
8. Actuator: manual, actuator electric
9. NACE MR 0175 la cerere



Valvele de poartă manuale



Aplicații:

Industria petrochimică: Controlul reducerii conductelor de petrol și aburi.
Tratamentul de canalizare: conducte de suspensie care conțin impurități precum fibre și pulpă, folosind porți în formă de lamă pentru a reduce impuritățile.
Sistem de alimentare: canalizare a cazanului, deschiderea și închiderea sistemului de apă de răcire.
