Descrierea supapelor de poartă pneumatică
Valva de poartă pneumatică este o supapă care se deschide și se închide conducând o placă de poartă în formă de pană printr-un actuator pneumatic. Este format dintr-un corp de supapă, o placă de poartă în formă de pană, o tulpină de supapă, un actuator pneumatic (inclusiv un cilindru) și un ansamblu de etanșare. Caracteristica sa de bază este combinația de putere de aer comprimată și sigiliul forțat al plăcii de poartă a pană. Este potrivit pentru întreruperea fluidelor sau reglarea în sistemele de control automatizate.
Specificația robinetelor de poartă pneumatică
|
Tip |
Supape de poartă pneumatică |
|
Dimensiune |
DN15 la 4000 |
|
Sigilare |
PTFE, EPDM, Metal, NBR |
|
Mediu adecvat |
Apă, ulei, gaz, pulpă etc. |
|
Structura |
Tip de margine |
|
Tulpină |
Oțel inoxidabil 304 |
|
Standard |
AS, GB, DIN, JIS sunt disponibile |
|
Temperatura mass -media |
-20 la 1100 grade |
|
Conexiune |
Flanșat sau lăsat |
|
Certificat |
CE, ROHS, ISO9001, TUV |

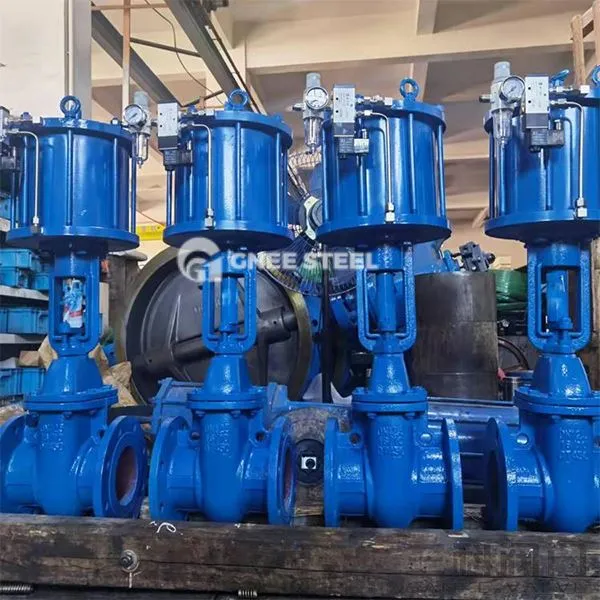

Supape de poartă pneumatică
Cerințe de testare OF Valva de poartă cu pană cu flanșă
Test de performanță
Test de depunere : corpul supapei poartă de 1,5 ori presiunea nominală și menține presiunea timp de 5 minute fără scurgeri sau deformare . Test Test : În starea închisă, partea de intrare este presurizată de 1,1 ori presiunea nominală, iar scurgerea de pe partea de ieșire îndeplinește API -ul 598 sau GB/T 13927 Standard . Pneumatic Actuator Test : Verificați cuplul de deschidere și închidere, timpul de răspuns și stabilitatea presiunii aerului (de obicei 0. 4 ~ 0. 6mpa) .
Inspecție a materialului și a aspectului
Raportul de compoziție chimică și datele de testare mecanică de performanță (cum ar fi rezistența la tracțiune și duritatea) sunt necesare pentru corpul supapei și materialul porții . Suprafața de etanșare nu are zgârieturi sau pori, iar eroarea de flatitate a suprafeței flanșei este mai mică sau egală cu 0. 05mm .
Verificare funcțională
Simulați condițiile reale de muncă pentru a deschide și a se închide continuu de mai mult de 500 de ori pentru a confirma că nu există nicio blocare sau eșec de etanșare .
