Descrierea supapei de poartă cu cuțit
Valva de poartă cu cuțit este o supapă de poartă de tip cuțit cu structuri de baghete proiectate pe ambele părți ale porții. Acesta taie mediul prin ridicarea verticală a porții și este potrivit pentru controlul tăiat al fluidelor de înaltă impescuritate care conțin particule, fibre etc. (cum ar fi nămol, zgură și nămol vâscos). Are avantajele unei rezistențe puternice de îndoire și sigilarea fiabilă.
Inovație structurală:
Design Lug: Lugurile de pe ambele părți ale porții îmbunătățesc rigiditatea și reduc deformarea îndoită în timpul tăierii. În același timp, ele formează o etanșare de compresie cu mai multe puncte cu scaunul supapei pentru a îmbunătăți rezistența la presiune (mai mică sau egală cu PN16);
Form Forma de valabilitate-etanșare dură (aliaj dur) sau etanșare moale (cauciuc/PTFE), impuritățile de pe suprafața de etanșare sunt răzuite de marginea cuțitului în formă de U în partea de jos a porții, iar nivelul de scurgere ajunge la clasa a VI-a ANSI;
Metoda Metoda de conectare: Conexiunea flanșei Lug este adoptată, iar șuruburile fixează doar flanșa conductei pentru a evita extrudarea și deformarea corpului valvei, care este potrivită pentru condiții de demontare frecventă.
Specificația supapei de poartă cu cuțit
| Termeni | Indicatori tehnici | Aplicații și sfaturi |
|---|---|---|
| Presiune nominală | Pn1 0/16 (1.0 ~ 1,6mpa) | Sisteme de tensiune medie și joasă, cum ar fi mine și centrale electrice. |
| Interval de temperatură | -29 grad ~ 180 grade (limitat prin etanșare material) | Sigiliile PTFE sunt potrivite pentru condițiile de muncă mai mici sau egale cu 150 de grade |
| Gama de calibru | DN50 ~ DN1400 | Conducta de suspensie mare de flux (DN mai mare sau egală cu 300) este preferată |
| Materialul principal | Corpul supapei: WCB, CF8M (oțel inoxidabil 316), oțel duplex (F55/F53) | Pentru medii corozive (cum ar fi acid și alcalin), alegeți oțel duplex. |

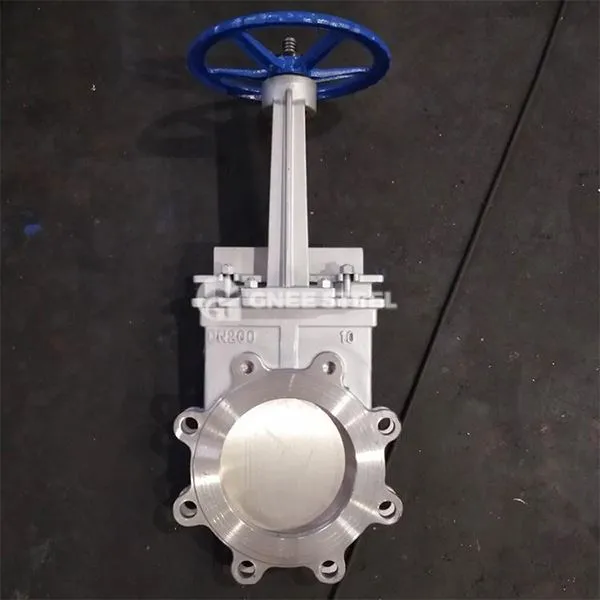

Valva Gnee Lug Cuțită
Aplicații
Mines/Plants Power:
Sisteme de nămol de cărbune și de transport de zgură, structura de etanșare tară poate tăia particulele (DN300 ~ DN1400, PN10); Sewage Tratament:
Nămolul care conține fibre și controlul apelor uzate vâscoase, lama în formă de U pentru a preveni înfundarea (etanșare moale, DN50 ~ DN400); Food/Pharmaceuticals:
Materialul din oțel inoxidabil sanitar (316L) este potrivit pentru lichidele sterile, iar baghetele de instalare rapidă sunt ușoare pentru curățarea CIP.
