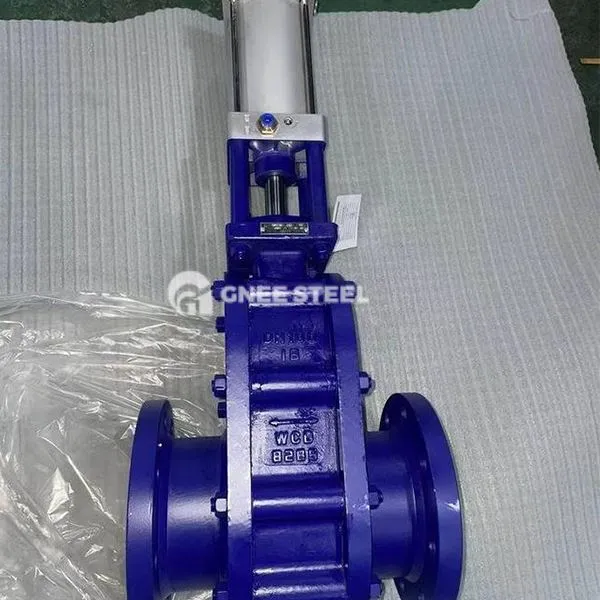

Supapă de poartă pneumatică

Valva de poartă pneumatică este o supapă de închidere condusă de aer comprimat. Funcția sa de bază este de a controla mișcarea de ridicare și coborâre verticală a porții prin actuatorul pneumatic pentru a obține deschiderea completă sau controlul complet de închidere a mediului fluid.

‌Self-sigilare și sigilare forțată‌:
‌Self-sigilare‌: bazându-se pe presiunea medie pentru a apăsa poarta pe scaunul supapei pentru a obține etanșarea (adecvată pentru condițiile de lucru cu presiune joasă);
‌ Sigilare forțată‌: Poarta și scaunul de supapă trebuie să fie obligate să fie presate de o forță motrice externă (cum ar fi un actuator pneumatic) (potrivit pentru cerințele de înaltă presiune sau de etanșare înaltă).
‌ Actuator pneumatic‌:
Cilindrul cu acțiune dublă conduce pistonul să se deplaseze prin presiunea sursei de aer, conducând tulpina supapei să se deschidă și să închidă poarta;
Unele modele sunt echipate cu un mecanism tampon pentru a asigura o acțiune de comutare lină și pentru a reduce impactul.

Structura și designul de bază ‌
‌ Components MAIN‌:

‌Valve corpul și flanșa‌: Materialul este în mod obișnuit 304/316 din oțel inoxidabil sau oțel turnat, interfața flanșă respectă standardul GB/t 9113, iar intervalul de diametru este DN15 ~ DN800; ‌Gate Tip System System‌: Garnitura tare (metal până la metal) este rezistentă la eroziune, iar etanșarea moale (PTFE, cauciuc) obține scurgeri zero. System System‌:

‌ Actuator pneumatic cu acțiune dublă-adaptați-vă la scenarii de funcționare de înaltă frecvență, suportați controlul sursei de aer cu două sensuri (deschiderea supapei de admisie, închiderea supapei de evacuare); Mecanismul de comutare manual - poate fi comutat la funcționarea manuală în caz de urgență pentru a asigura siguranța sistemului.



Supapă de poartă pneumatică



Aplicații
‌Energy and Power‌: supapa de descărcare a pompei de siloz și supapa de echilibru a sistemului de transmitere a cenușii zburătoare în centralele termice; ‌

Metalurgie chimică - întreruperea mediilor corozive (acid azotic, pulpă) sau a fluidelor de particule extrem de abrazive (suspensie de minereu, cenușă de cărbune); ‌

Protecția mediului municipal‌: conducte de tratare a apelor reziduale, pornirea sistemului de alimentare cu apă și controlul stopului; ‌Ship and Marine Engineering‌: Conducte anticorrozionate în sistemele de desalinizare a apei de mare
