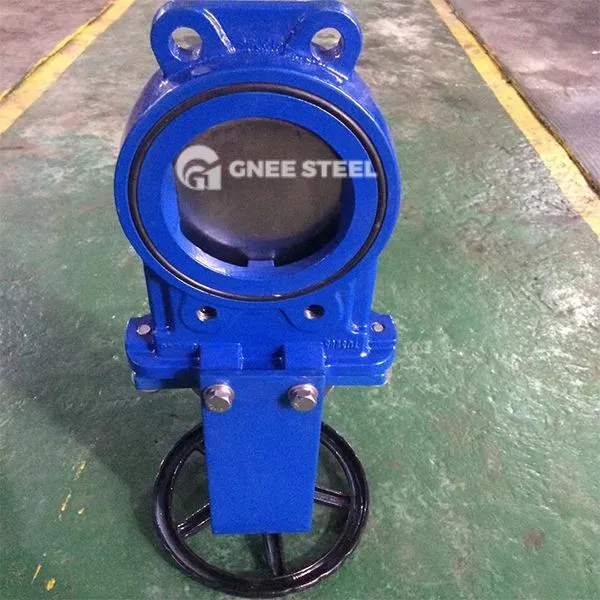

Valva cu cuțit de fier ductile

Valva de poartă de cuțit de fier ductile este o supapă de poartă de tip cuțit din fier ductil. Are capacitatea de tăiere a valvei de poartă a cuțitului și rezistența la rezistența ridicată și la coroziune a fierului ductil. Este adecvat pentru controlul tăiat al particulelor, fibrelor sau vâscozității ridicate. Poarta sa este o structură în formă de cuțit sau în formă de pană, iar direcția de mișcare este perpendiculară pe fluid. Este utilizat doar în stare complet deschisă sau complet închisă și nu poate regla debitul.

Proiectarea structurii de bază

Corpul și materialul supapei

Corpul supapei este confecționat din fier ductil (cum ar fi modelul PZ73X -10 Q). Proiectarea structurală integrată elimină riscul de scurgere și îmbunătățește durabilitatea.

Partea inferioară a porții este o lamă (unghiul de pană de 5 grade -50 grad), care poate tăia impurități precum fibre și suspensie; Poarta elastică poate fi ușor deformată pentru a compensa abaterea suprafeței de etanșare.

Sigilați și conduceți

Suprafața de etanșare este realizată din suprafață de carbură sau material PTFE, combinat cu forța de susținere a plăcii de oțel pentru a obține etanșarea lentă de închidere, reducerea frecării plane și prelungirea duratei de viață. Suportează unitatea de viteză manuală, electrică, pneumatică sau cu tei pentru a răspunde nevoilor de automatizare a diferitelor condiții de muncă.

Standard american
Proiectare către ANSI/AWWA C509
Dimensiune față în față la ASME B16. 10-2000 (seria ISO 3)
Flanșă și foraj la IMM/ANSI B16. 42-1998
Standard britanic
Proiectare la BS5163, BS5150
Dimensiune față în față la BS5163 (ISO 3Series, seria ISO19)
Flanșă și foraj la BS4504 PART1 (EN1092)
Germania Standard
Design la DIN3352
Dimensiune față în față la DIN3202 (F4: ISO 14 Series; F5: ISO 15 Seria)
Flanșă și foraj la BS EN1092



Valva cu cuțit de fier ductile



Avantaje

• ‌ Rezistența la îmbrăcăminte și presiune: fierul ductil are o rezistență ridicată la tracțiune (mai bună decât fontă obișnuită), iar suprafața dură de etanșare poate rezista la medii extrem de abrazive (cum ar fi zgură și pulpă).
• ‌ Proiectare rezistență la flux: canalul de curgere este drept atunci când este complet deschis, cu cădere de presiune joasă, adecvată pentru scenarii de flux mari.
• Întreținerea întreținerii ușoare: structura compactă, greutatea ușoară și proiectarea fără cameră a corpului valvei reduce depunerea de impuritate și reduce frecvența de întreținere.

Aplicații

• ‌ Protecție de mediu și canalizare: tăiați canalizarea care conține fibre și particule solide pentru a preveni blocajul conductelor (cum ar fi controlul canalizării în industria de hârtie).
• ‌Mining and Metalurgy: Controlați transportul de vâscozitate ridicată sau de medii care conțin particule, cum ar fi suspensia și noroiul.
• ‌ Industria alimentelor și chimice: Proiectarea sanitară poate fi utilizată pentru suspensie sau suporturi corozive (trebuie să îndeplinească standardele de certificare a materialelor).
