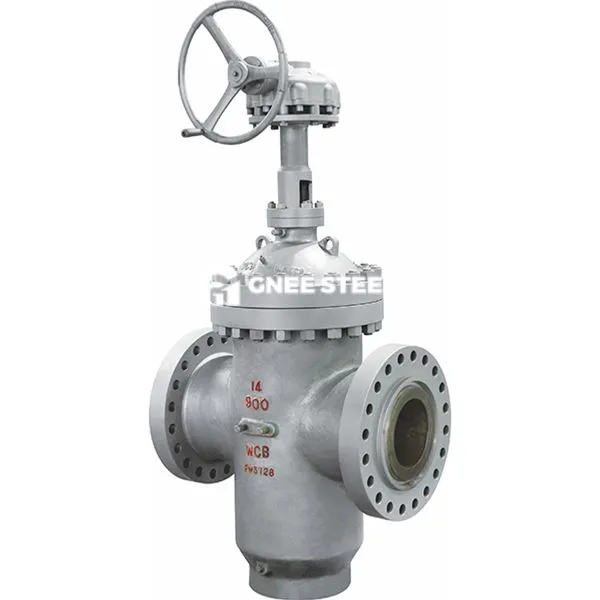

Prin supapa de poartă a conductelor

Prin supapa de poartă a conductelor se află o supapă de poartă cu un design al canalului de flux complet. Când poarta este deschisă, aceasta este complet separată de canalul fluid, formând un canal de flux drept neobstrucționat. Căderea de presiune este extrem de mică (neglijabilă) atunci când lichidul trece. Acest tip de supapă este proiectat pentru blocarea fluidului complet deschis/complet închis și nu este potrivit pentru reglarea fluxului.

Proiectarea canalului de flux

Structura completă: cavitatea interioară a corpului valvei este în concordanță cu diametrul interior al conductei. După ce poarta este ridicată în vârful cavității valvei, lichidul poate trece fără obstrucție, reducând turbulența și pierderea de energie.
‌ Sigilare bidirecțională: Când poarta contactează suprafața de etanșare a scaunului supapei, întreruperea bidirecțională se realizează prin presiune medie sau preîncărcare mecanică, care este potrivită pentru sistemele de conducte cu debit înainte sau invers.
‌
Componente cheie

Conexiune cu capotă: capota și corpul supapei sunt conectate prin flanșe de șuruburi (cum ar fi flanșele standard ANSI), ceea ce este convenabil pentru demontarea și întreținerea garniturilor de etanșare sau a componentelor interne.
‌
Tip de poartă:
‌ Poarta unică în formă de buton: Scaunul de supapă este obligat să fie presat de unghiul de pană, care este potrivit pentru medii curate cu curățenie medie și joasă.
Poarta dublă paralelă: eroarea de suprafață de etanșare este compensată prin arcuri sau pene mecanice și este rezistentă la mediul de înaltă presiune și particule.
‌
Avantaje de performanță
‌ Rezistență la flux: Coeficientul de rezistență la flux în stare complet deschisă este doar {{0}}. 1 ~ 0.2, care este potrivit pentru conducte de distanță lungă sau scenarii de debit ridicat.
‌ Siguren High‌: Suprafața de etanșare este sudată cu aliaj dur (cum ar fi stellite), cu o duritate de ‌HRC50 ~ 60‌, rezistent la eroziune și coroziune.

• Dimensiuni disponibile (nominale): 2 "/DN50 până la 24 ''/DN600

• Presiune de lucru: 300 psi (21 bar) • Tip de scaun: pană rezistentă

• Finisare: Fusion Lied Epoxy Acoperiți intern și extern

• Conexiuni: diametrul flanșei și grosimea conform ANSI B16.1 Clasa 125, EN 1092-2 pn10 sau en 1092-2 pn16

• Specificații: proiectarea și dimensiunile se conformează AWWA C515.

• Caracteristici: tulpină din oțel inoxidabil pre-notat, pentru atașarea ușoară a comutatorului de supraveghere



Prin supapa de poartă a conductelor



Aplicații

Industria petrochimică: Conductele de intrare și ieșire ale reactoarelor în unitățile de rafinare a petrolului, potrivite pentru medii de petrol și gaz care conțin sulf (sunt necesare materiale certificate NACE MR0175).
Furnizarea și drenajul municipal de apă: țevi cu portbagaj cu apă urbană și stații de tratare a canalizării, folosind un design complet pentru a reduce pierderea capului.
Sistem de alimentare: Rețeaua de conducte de abur și conducta de apă de alimentare a cazanului, rezistentă la temperaturi ridicate (mai mici sau egale cu 425 grade) și condiții de înaltă presiune (PN6.4 MPa).

Precauții de selecție și funcționare

Adaptarea condițiilor de lucru: Pentru particule care conțin mediu, este preferată o poartă dublă paralelă + structura de etanșare dură pentru a evita blocajul.
Pentru scene de temperatură ridicată, trebuie selectat oțelul turnat (WCB) sau corpul de supapă din oțel forjat (A105), și asortat cu material cu șuruburi de temperatură ridicată (cum ar fi oțelul din aliaj B7).
Specificația de funcționare: este interzis să funcționeze într-o stare de jumătate deschisă pentru o perioadă lungă de timp pentru a preveni erodarea fluidului de mare viteză.
Cuplul de funcționare manuală trebuie controlat în ‌ mai mic sau egal cu 200 N · M‌. O cutie de viteze sau un actuator electric este recomandat pentru scenarii de cuplu ridicat.
