Supapa cu poartă plată este un fel de supapă glisantă cu porți paralele ca piese de închidere. Elementul de închidere poate fi o poartă simplă sau o poartă dublă cu mecanism de împrăștiere. Forța de compresie a porții către scaun este controlată de presiunea medie care acționează asupra porții plutitoare sau a scaunului plutitor. În cazul supapelor cu poartă plată dublă, mecanismul de împrăștiere dintre cele două porți poate suplimenta această forță de compresie. Placa de poartă a supapei cu poartă plată este împărțită în două tipuri: poartă simplă și poartă dublă. În același timp, poarta poate fi cu și fără orificii pilot, cu orificii pilot și același diametru interior al scaunului supapei, ușor de curățat conducta. Poate fi combinat cu scaunul supapei pentru a forma etanșarea la capătul de admisie, etanșarea la capătul de ieșire și etanșarea la capăt atât la import, cât și la export.
Specificații supapei cu gură plată
| mărimea | NPS 2′′-NPS 48′′ DN50-DN1200 |
| Presiune | CLB150-CL2500 PN10-PN420 |
| Temperatura | -29~121 de grade |
| Materialul corpului | oțel carbon, oțel inoxidabil, oțel aliat |
Specificari de design
| Standarde de proiectare | API 6D, ASME B16.34, GB/T 19627 |
| Lungimea structurii | ASME B16.10, GB/T 12221 |
| Standard de conectare | ASME B16.5, GB/T 9113, JB/T 79 |
| Test sub presiune | API 6DS, GB/T 13927, GB/T 26480, JB/T 9092 |
| Evaluare de presiune și temperatură | API 6D, GB/T 26480 |

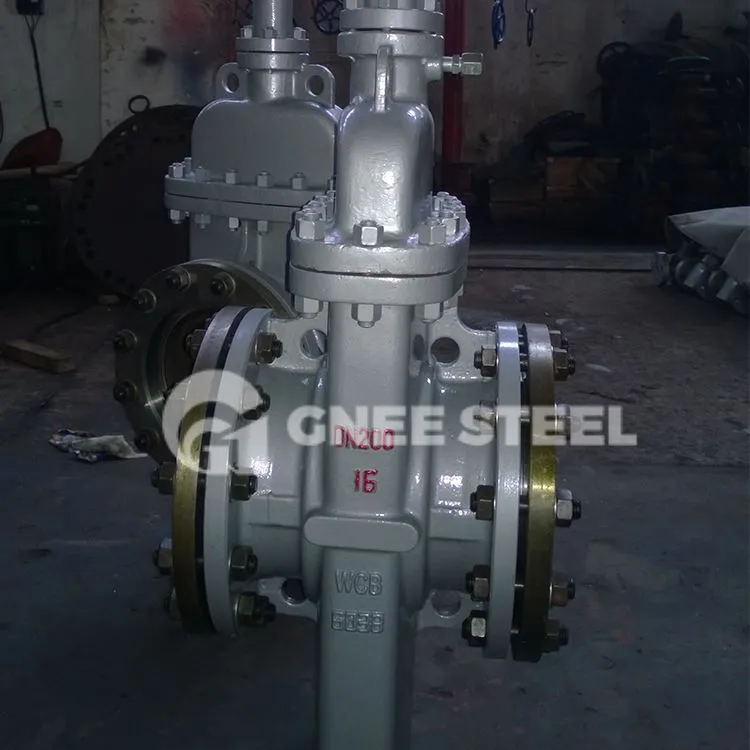

Supapă plată
