Descrierea supapei de poartă cu vid ridicat
Valva de poartă în vid ridicată este o supapă proiectată pentru sistemul de vid . poate izola eficient mediul în mediul de presiune negativă, poate preveni scurgerea de gaz și poate menține stabilitatea vidului prin structura de etanșare optimizată . funcțiile sale de bază includ controlul fluxului mediu, reglarea vid
Avantaje:
Sigilare excelentă: designul auto-sigilare face ca rata de scurgere să fie mai mică sau egală cu 0,01% DN, iar sigiliul moale PTFE poate obține scurgeri zero, ceea ce este cu mai mult de 30% mai bun decât supapele obișnuite de poartă;
Rezistență la temperatură puternică: Materialul corpului de supapă (cum ar fi oțelul crom-molibden) susține un interval de temperatură de -29 grad ~ 550 grade, iar inelul de etanșare are o rezistență la temperatură de până la 350 de grade (material din fibră de carbon);
Funcționare ușoară: Structura de ambalare cu frecare scăzută reduce cuplul de deschidere și închidere, iar cuplul de funcționare manual este redus cu aproximativ 40% în comparație cu supapele tradiționale de poartă;
Abilitatea anti-poluare: Proiectarea canalului de flux complet reduce mediul rezidual și este potrivit pentru controlul fluidului care conține particule și fibre .
Specificația supapei de poartă cu vid ridicat
|
Gama de aplicații
|
1 × 10-5 PA -1.2 × 105pa (O-ring sigilare)
|
|
|
1 × 10-6 PA -1.2 × 105pa (etanșare mai mare)
|
||
|
Presiune diferențială înainte de plăcile de supapă deschise
|
Mai puțin sau egal cu 3 × 103pa orice direcție
|
|
|
Rata de scurgere a corpului și a bazei valvelor
|
1.3 × 10-7 pa · l · s -1
|
|
|
Cicluri până la prima întreținere
|
10, 000 ori
|
|
|
Temperat de coacere a corpurilor de supapă
|
Deschis mai puțin sau egal cu 200 de grade; Închideți mai puțin sau egal cu 150 de grade
|
|
|
Poziția instalării
|
Orice direcție
|
|
|
Sursă de alimentare (pneumatică)
|
AC 220V 50Hz, 6W sau DC 24V, 3W (SPE -ul special . poate fi personalizat)
|
|
|
Aer comprimat (alimentare numai la supape pneumatice)
|
0.4-0.7 MPA
|
|
|
Viteza de închidere și deschidere (pneumatică)
|
Mai puțin sau egal cu 3s
|
|
|
Indicații ale poziției supapelor
|
Manual
|
cu indicator de poziții deschise și apropiate (tip mecanic)
|
|
Pneumatic
|
cu indicator al pozițiilor deschise și apropiate (comutator magnetic)
|
|

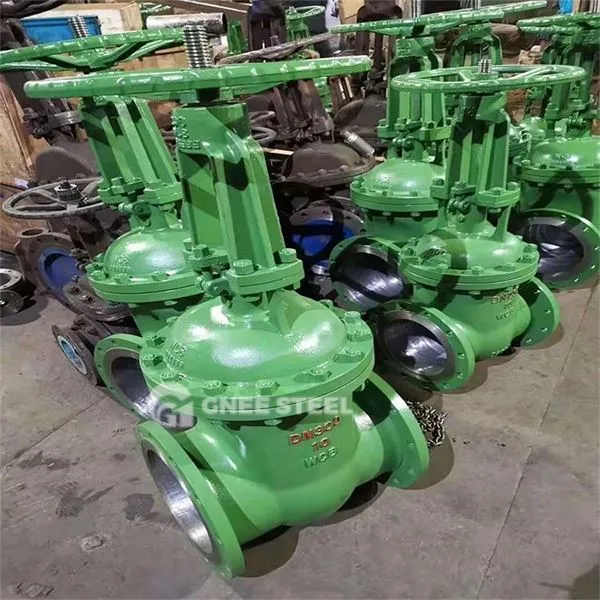

Supapă de poartă înaltă
Aplicație și funcție din industrie
| Industrial | Scenarii și funcții specifice | Potrivirea performanței |
|---|---|---|
| Industria puterii | Izolarea în vid a sistemului de condensare a turbinei cu abur în centralele termice pentru a împiedica infiltrarea aerului să distrugă mediul de presiune negativ | Rezistent la temperaturi ridicate și design scăzut al ratei de scurgere |
| Semondonductor Fabricare | Controlează precis debitul de gaz în echipamentele de acoperire cu vid pentru a menține un mediu de proces de curățare ridicat | Nivel ridicat de etanșare (mai mic sau egal cu 1 × 10⁻⁶ PA · m³/s) |
| Biofarmaceutice | Blocarea contaminării microbiene în liniile de producție aseptică și asigurarea standardelor de curățenie GMP pentru sistemele de administrare a medicamentelor | Material fără precipitații, structură ușor de curățat |
| Industria nucleară | Sigilarea mediilor radioactive în echipamentele de separare a izotopului pentru a preveni scurgerea de materiale cu risc ridicat | Materiale rezistente la radiații și structuri de etanșare redundante |
