Piulița tijei robinetului cu tijă care se ridică se află pe capotă sau pe suport, iar la deschiderea și închiderea ușii, tija este ridicată și coborâtă prin rotirea piuliței tijei. Această structură este favorabilă lubrifierii tijei supapei, iar gradul de deschidere și închidere este evident, deci este utilizat pe scară largă. De obicei, există filete trapezoidale pe tija de ridicare, prin piulița din partea superioară a supapei și canelura de ghidare pe corpul supapei, mișcarea de rotație este schimbată într-o mișcare liniară, adică cuplul de operare este schimbat în forța de funcționare . Supapele cu poartă cu tijă deschisă sunt de obicei utilizate în situațiile în care poziția tijei supapei trebuie să fie observată frecvent sau acţionată manual, cum ar fi unele conducte cu debit mic și presiune joasă.
API 600 Specificații pentru supapa cu tijă în creștere din oțel carbon
|
Mărimea: |
2" până la 60" |
|---|---|
|
Material caroserie: |
Oțel turnat sau fontă |
|
Scaun: |
Scaun metalic sau scaun moale |
|
Formular de conectare: |
Flanșă |
|
Poziția filetului tijei supapei: |
Supapă de deschidere exterioară |
|
Aplicație: |
Utilizare industrială a apei |
|
Material: |
Oțel carbon, oțel inoxidabil, oțel aliat |
|
Suprafața de etanșare: |
Poarta cuțitului |
Dimensiuni (Mm) și Greutăți Clasa 150
|
DN |
L |
D |
D1 |
b |
Z-φd |
H |
Hmax |
D0 |
Greutate (kg) |
|
2" |
55 |
152 |
120.5 |
16 |
4-φ19 |
302 |
356 |
240 |
11 |
|
2-1/2" |
55 |
178 |
139.5 |
18 |
4-φ19 |
317 |
382 |
240 |
12.5 |
|
3" |
55 |
190 |
152.5 |
19 |
4-φ19 |
340 |
416 |
240 |
17.5 |
|
4" |
55 |
229 |
190.5 |
20 |
8-φ19 |
377 |
474 |
280 |
20.5 |
|
5" |
60 |
254 |
216 |
20 |
8-φ22 |
430 |
591 |
280 |
30.5 |
|
6" |
60 |
279 |
241.5 |
20 |
8-φ22 |
525 |
735 |
360 |
40 |
|
8" |
70 |
343 |
298.5 |
22 |
12-φ25 |
670 |
870 |
360 |
55 |
|
10" |
80 |
406 |
362 |
22 |
12-φ25 |
771 |
1021 |
400 |
76 |
|
12" |
80 |
483 |
432 |
25 |
12-φ25 |
895 |
1175 |
400 |
102 |
|
14" |
90 |
533 |
476 |
25 |
16-φ29 |
982 |
1332 |
500 |
150 |
|
16" |
100 |
597 |
540 |
28 |
16-φ29 |
1245 |
1645 |
500 |
210 |
|
18" |
120 |
635 |
578 |
28 |
16-φ32 |
1338 |
1785 |
500 |
245 |
|
20" |
120 |
698 |
635 |
30 |
20-φ32 |
1468 |
1875 |
500 |
310 |
|
24" |
130 |
813 |
479.5 |
30 |
20-φ35 |
1658 |
2166 |
720 |
370 |

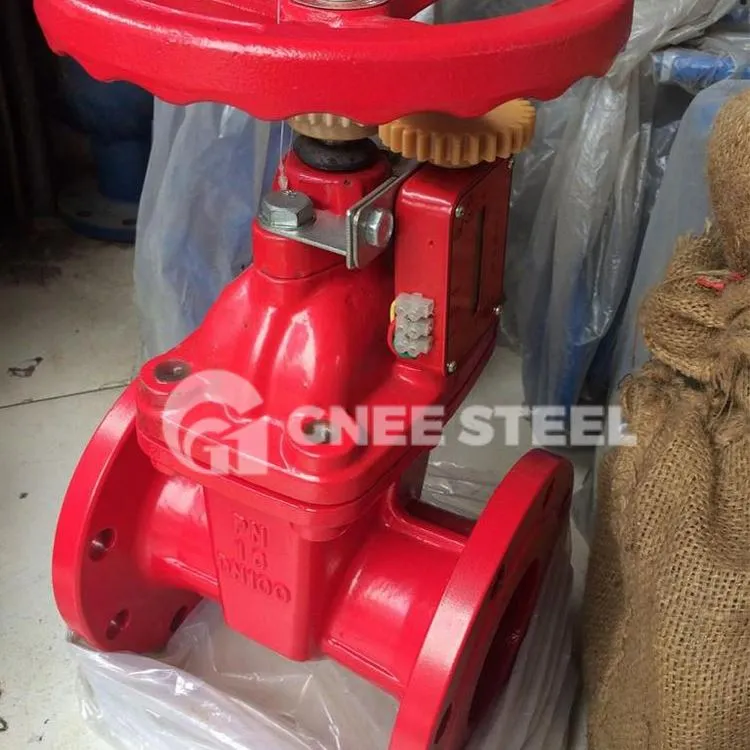

Supapă cu gură de ridicare din oțel carbon
