Suprafața de etanșare a porții a supapei de tip pană este în formă de pană, ceea ce înseamnă că este înclinată în raport cu linia centrală a porții. Poarta este împinsă închisă de tija supapei. Pe măsură ce împingerea tijei crește, crește și presiunea pe suprafața de etanșare a porții în formă de pană, ceea ce creează o etanșare forțată. Acest lucru îmbunătățește etanșarea mediilor de joasă presiune. În plus, suprafața de etanșare a porții se deschide rapid departe de scaunul supapei, reducând uzura suprafeței de etanșare.
Specificația produsului
| Dimensiunea nominala | 2"~48"(DN50~DN1200) |
| Presiunea nominală | Clasa 150~2500(PN10~PN420) |
| Standard: | API 600, API 603, ASME B16.34, ASME B16.25 |
| Materialul corpului | Oțel carbon, oțel inoxidabil, oțel aliat, oțel inoxidabil duplex |
| Încheiați conexiunea | RF, BW, RTJ, |
| Operațiunea | Manual, pneumatic, electric, hidraulic |
Dimensiuni principale:Unitate: mm
|
DN |
L |
D |
|
|
PN10 |
PN16 |
||
|
40 |
165 |
150 |
150 |
|
50 |
178 |
165 |
165 |
|
65 |
190 |
185 |
185 |
|
80 |
203 |
200 |
200 |
|
100 |
229 |
220 |
220 |
|
125 |
254 |
250 |
250 |
|
150 |
267 |
285 |
285 |
|
200 |
292 |
340 |
340 |
|
250 |
330 |
400 |
400 |
|
300 |
356 |
455 |
455 |
|
350 |
381 |
505 |
520 |
|
400 |
406 |
565 |
580 |
|
450 |
432 |
615 |
640 |
|
500 |
457 |
670 |
715 |
|
600 |
508 |
780 |
840 |
|
700 |
610 |
895 |
910 |
|
800 |
660 |
1015 |
1025 |
|
900 |
711 |
1115 |
1125 |
|
1000 |
811 |
1230 |
1255 |
|
1200 |
/ |
1455 |
1485 |

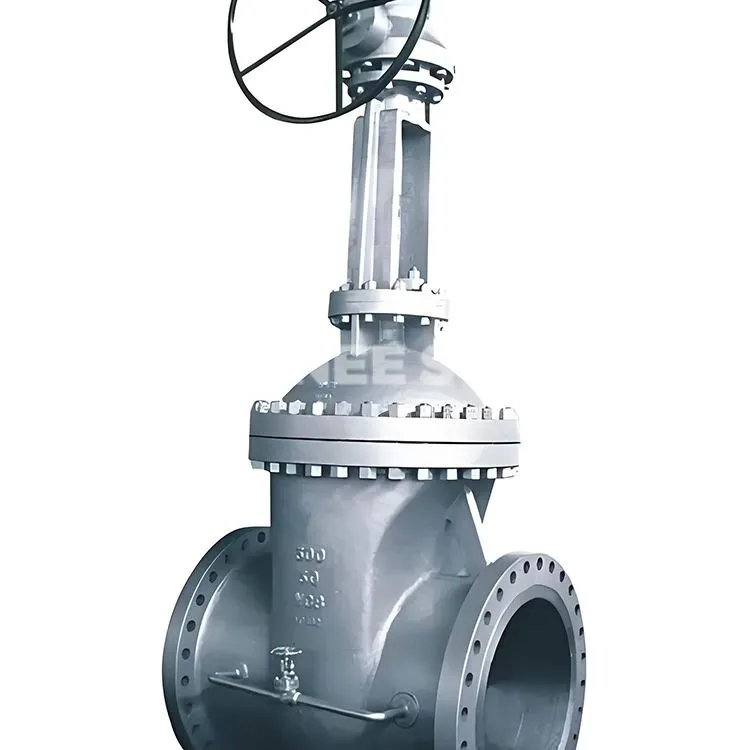

Supapă cu gură cu pană
