Discul supapei de reținere la temperatură înaltă are formă de disc și se rotește în jurul axei de rotație a canalului scaunului supapei. Deoarece canalul interior al supapei este raționalizat, rezistența la curgere este mai mică decât cea a supapei de reținere fluture în creștere. Este potrivit pentru debite mici și modificări rare ale debitului. Pentru aplicații cu diametru mare, nu este potrivit pentru flux pulsat, iar performanța sa de etanșare nu este la fel de bună ca tipul de ridicare. Supapele de reținere tip fluture sunt împărțite în trei tipuri: tipul cu un singur disc, tipul cu dublu disc și tipul cu mai multe jumătăți. Aceste trei forme sunt împărțite în principal în funcție de diametrul supapei. Scopul este acela de a împiedica mediul să oprească curgerea sau refluxul și să slăbească impactul hidraulic.
| Dimensiunea supapei | 2″–36″ DN50–DN900 |
|---|---|
| Clasa de presiune | 150LB până la 600LB PN10 până la PN64 |
| Materiale | WCB, CF8, CF3, CF8M, CF3M, B148, A105, LF2, F304, F316 |
| Standarde de proiectare și fabricație | API6D |
| Standarde față în față | ASME B16.10 |
| Standarde de dimensiuni ale flanșei | ASME B 16.5, ASME B16.47, EN1092-1 |
| Standarde de testare a presiunii | API 598 (Zero Scurgeri), API 6D |
| Standarde de testare a siguranței la incendiu | API607 |
| Certificari de calitate/produs | ISO9001, ISO14001, ISO18001 |
| Emisii fugitive | ISO 15848-1, API 622 |
| NACE | CAEN MR 0103 CAEN MR 0175 |
| Opțiuni pentru operatorul supapei | – |
| Clasa de oprire | API 598 (Zero Scurgeri), |
| plictisit | Full Alezaj |
| Tipuri de conexiune la proces | Tip napolitană, tip flanșă, |

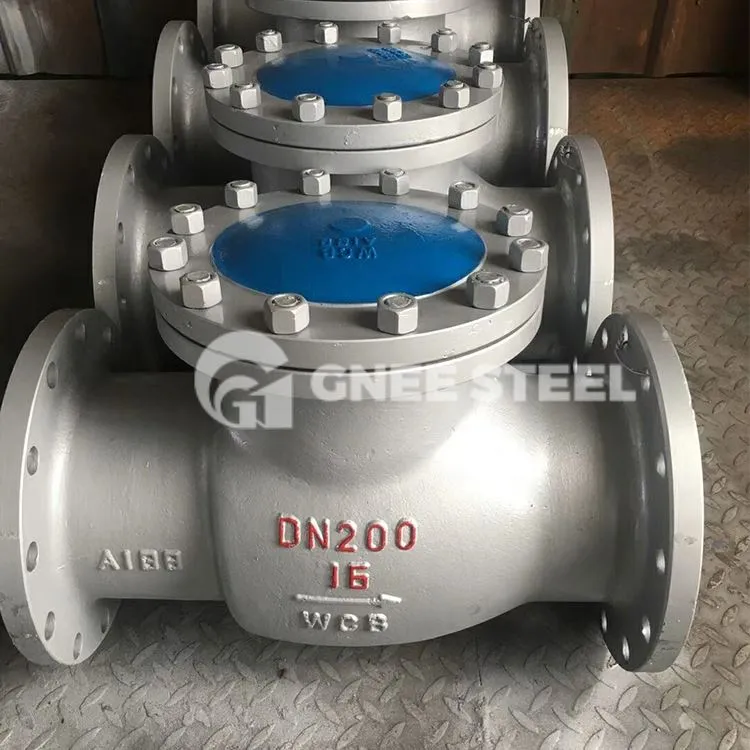

- supapă de reținere la temperatură ridicată
- Avantajele supapei de reținere la temperatură ridicată
1. Tip direct, rezistență mică la curgere medie;
2. Întreținerea și reparația sunt convenabile și rapide.
3. Portul din mijloc al supapei adoptă o structură de etanșare cu auto-strângere la presiune. Cu cât presiunea medie este mai mare, cu atât performanța de etanșare este mai bună;
4. Deschiderea și închiderea supapei se realizează prin forța mediului. Când mediul revine, acesta se va închide automat și rapid.
5. Suprafața de etanșare este realizată din aliaj dur pe bază de cobalt Stellite, care are duritate ridicată, rezistență la coroziune, rezistență la cavitație, rezistență excelentă la zgârieturi, iar supapa are o durată de viață lungă.
