Descrierea produselor

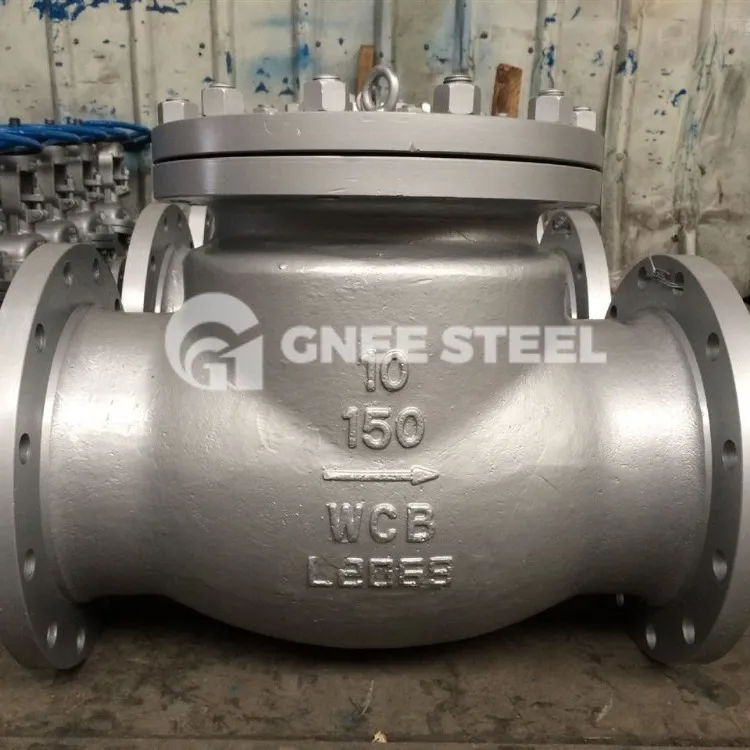

Supapa de reținere din oțel inoxidabil este o supapă de reținere care utilizează filetul de pe flanșa conectat la conductă ca piesă de deschidere și închidere.
Supapa de reținere din oțel inoxidabil este o supapă realizată din material din oțel inoxidabil, utilizată în principal în sistemele de conducte pentru a preveni refluxul media. Are caracteristici de rezistență la coroziune, rezistență ridicată și performanță bună de etanșare și este utilizat pe scară largă în ingineria conductelor în industriile chimice, petroliere, farmaceutice și alte industrii. Formele structurale ale supapelor de reținere din oțel inoxidabil includ bilă rotativă, ridicare, unidirecțională și bidirecțională etc., care pot fi selectate în funcție de diferite ocazii de utilizare și caracteristici medii.
|
Gama de dimensiuni |
1 1/2"-36" DN40-DN900 |
| Materialul corpului |
WCB, LCB, WC6, WC5, CF8, CF8M, WC9, LCC, CF3, CF3M, MONEL |
|
Evaluare presiune |
Clasa 150 - Clasa 600 PN10-PN64 |
|
Material disc |
WCB, LCB, WC6, WC5, CF8, CF8M, WC9, LCC, CF3, CF3M, MONEL |
|
Încheiați conexiunea |
Flanșă (FF, RF, RJ, MFM), BW, BSPT, NPT, SW |
|
Materialul scaunului |
A105, F304, Cr13 SS, SS18-8, Mo 2Ti |
|
Stil de structură |
Port complet, OS&Y, Capotă cu șuruburi / Capotă de etanșare sub presiune |
|
Material tulpină |
/ |
|
Opțiuni actuator |
/ |
|
Standard de proiectare |
GB/T 12236, BS1868, GB/T12237, ANSI B16.34 |
|
Interval de temperatură |
-29 grade ~425 grade |
|
Standard față în față |
ASME B16.10, GB/T 12221, GB/T 15188.1 |
|
Standard de conectare |
Foraj cu flansa: ASME B16.5, ASME B16.47, GB/T 9113, JB/T 79 Sudare cap la cap: ASME B16.25, GB/T 12224 |
|
Standard de testare |
ASMW B16.1, GB/T 12221, ASME 16.10, GN/T 15188.1 |
Clasificare
Funcția supapei de reținere este de a permite fluidului să curgă doar într-o singură direcție și de a împiedica curgerea în acea direcție. De obicei, acest tip de supapă funcționează automat. Sub presiunea fluidului care curge într-o direcție, discul supapei se deschide; când fluidul curge în direcția opusă, presiunea fluidului și greutatea proprie a discului supapei acționează asupra scaunului supapei, întrerupând astfel fluxul.
Supapă de reținere rabatabilă
Supapa de reținere batantă are un mecanism de balama și un disc de supapă asemănător unei uși care se sprijină liber pe suprafața înclinată a scaunului. Pentru a se asigura că discul supapei poate ajunge în poziția corespunzătoare a suprafeței scaunului supapei de fiecare dată, discul supapei este proiectat în mecanismul balamalei, astfel încât discul supapei să aibă suficient spațiu de balansare și să facă discul supapei să contacteze cu adevărat și complet supapa scaun. Clapeta supapei poate fi realizată în întregime din metal sau poate fi încrustată cu piele, cauciuc sau acoperire sintetică pe metal, în funcție de cerințele de performanță. Când supapa de reținere a oscilației este complet deschisă, presiunea fluidului este aproape nestingherită, astfel că scăderea de presiune prin supapă este relativ mică.
Supapă de reținere de ridicare pliabilă
Discul de supapă al supapei de reținere a ridicării este situat pe suprafața de etanșare a scaunului supapei de pe corpul supapei. Cu excepția faptului că discul supapei se poate ridica și cădea liber, restul acestei supape este ca o supapă de închidere. Presiunea fluidului face ca discul supapei să se ridice de pe suprafața de etanșare a scaunului supapei. Refluxul mediu face ca discul supapei să cadă înapoi pe scaunul supapei și să întrerupă fluxul. În funcție de condițiile de utilizare, discul de supapă poate fi o structură integrală din metal sau poate fi încrustat cu un tampon de cauciuc sau un inel de cauciuc pe cadrul discului de supapă. La fel ca supapa de oprire, trecerea fluidului prin supapa de reținere a liftului este, de asemenea, îngustă, astfel încât scăderea de presiune prin supapa de reținere a liftului este mai mare decât cea a supapei de reținere a liftului, iar debitul supapei de reținere a liftului este limitat.
