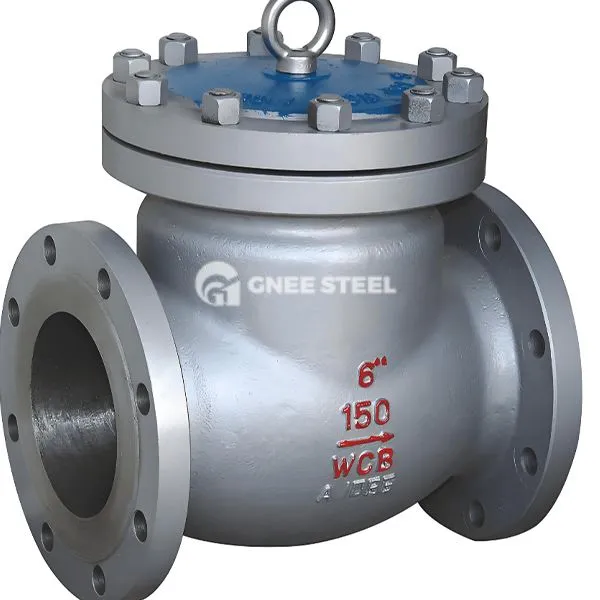

Etanșare sub presiune robinet de control

Valva de control de balansare sigilată cu presiune este o supapă care atinge închiderea unidirecțională prin rotirea discului de supapă în jurul axei. Caracteristica sa de bază este utilizarea unei structuri de etanșare etanșate de presiune (cum ar fi o garnitură metalică sau un inel de etanșare elastic) pentru a îmbunătăți performanța de etanșare în condiții de înaltă presiune prin presiune medie pentru a preveni eficient scurgerea. Este potrivit pentru sistemele de conducte de înaltă presiune, cum ar fi industria petrolului și chimică, pentru a preveni fluxul mediu și a reduce efectele ciocanului de apă.

‌Valve corpul și componentele de etanșare‌

‌Valve Body Material‌: Oțel de carbon (WCB), oțel inoxidabil (316/304) sau oțel duplex (2205), potrivit pentru presiune ridicată (mai mică sau egală cu PN420) și media corozivă.
‌ Structura de etanșare etanșă în sine: Garnitura de rană în spirală metalică sau inelul O este utilizată între capacul supapei și corpul supapei. Când presiunea medie crește, presiunea de suprafață de etanșare este îmbunătățită pentru a obține scurgeri zero (rata de scurgere mai mică sau egală cu 0. 01%) ‌.

‌Valve Flap și Drive Design‌

‌ Clapa de supapă de urcare: Clapul de supapă în formă de disc se rotește în jurul axei rotative, iar canalul simplificat reduce rezistența la flux (30% ~ 50% mai mică decât tipul de ridicare), care este potrivit pentru scenarii cu debit scăzut cu diametru mare (DN50 ~ DN1200).
‌ Mecanismul debufant‌: Unele modele au arcuri de amortizare încorporate sau tampoane hidraulice pentru a reduce impactul închiderii clapetei de supapă și pentru a evita vibrațiile conductelor.

Dimensiune: 2 "~ 24" (DN50mm-DN600mm)

Presiune: ANSI 600LB ~ 3500LB (PN100 ~ PN420)

Mediu: ECT de petrol de gaz cu apă

Temperatură: -29 grad -550 grad

Corp: A105, oțel din aliaj, cf8

Metoda de conectare: sudură filetată, cu fund, flanșă

Standarde de fabricație: API 6D, GB/T 12235-2007

Standarde de inspecție: API 698, GB/T 12224-2015

Standarde de lungime: ASME B 16.10, GB/T 12221-2005

Standarde de flanșă: jb/t 74-94, gb/t 9113-2010

Evaluare presiune: ASME B 16.34, GB/T 12224-2015

Standarde de flanșă: ASME B16.5, ASME B16.47 A, API 605



Etanșare sub presiune robinet de control



Avantaje ‌

Sigilarea fiabilă de înaltă presiune
‌ Rezistență la flux și viață lungă‌: corpul de supapă simplificat reduce pierderea de presiune (mai mică sau egală cu 0. 05MPa), iar suprafața de sigilare a aliajului rezistent la uzură (cum ar fi aliaj de stellite) are o viață de până la 100, 000 deschideri și închideri‌.
‌ InstalareFlexible‌: acceptă instalarea conductelor orizontale, verticale sau înclinate. Când este instalat vertical, direcția de curgere medie trebuie să fie de jos în sus.
