Descrierea valvei de fluture de tip bututru de wafer

‌Wafer Lug Butterfly Valve‌ este o supapă de fluture care combină conexiunea plafonului cu structura de baghete. Este fixat între două flanșe de țeavă de știfturi pentru a obține deschiderea rapidă și închiderea și reglarea fluxului. Caracteristica sa principală este că are atât compactitatea valvei de placă, cât și stabilitatea instalării structurii de baghete. Este potrivit pentru controlul lichidului mediu și de joasă presiune în petrol, chimic, construcții navale și alte industrii (presiune mai mică sau egală cu 10MPa, diametru DN40 ~ 2000mm).

Caracteristici structurale de bază
‌ Metoda de conectare ‌
‌ Corpul de placă ‌: corpul supapei nu are flanșă independentă și este fixat prin flanșa conductei prin știfturi, economisind spațiul de instalare și costurile materialelor.
‌ Proiectarea de îmbunătățire a lui Lug ‌: Se adaugă bici (găuri filetate sau prin găuri) pe ambele părți ale corpului valvei, iar șuruburile sunt fixate direct pe flanșa conductei pentru a îmbunătăți rezistența seismică și stabilitatea presiunii ridicate (în special potrivite pentru condițiile de lucru PN10MPA).
‌ Placă de fluture și sigiliu ‌

Placa de fluturi adoptă o linie centrală sau o structură excentrică, iar suprafața poate fi sudată cu aliaj dur (cum ar fi oțel inoxidabil + aliaj pe bază de cobalt), care este potrivit pentru particule conținând mediu.
Garnitura poate fi etanșare moale (cauciuc nitril\/PTFE, temperatură mai mică sau egală cu 120 grade) sau etanșare dură (structură metalică cu mai multe straturi, rezistență la temperatură 425 grade).
‌Drive Mode‌
Suportă manual, echipament de viermi, funcționare pneumatică sau electrică. Atunci când este condus de electric, un control al unghiului precis poate fi obținut prin reductor (eroare de deschidere mai mică sau egală cu 2%)

Specificația valvei de fluture de tip bututru de la Wafer

articol	supapă
Aplicație	Utilizare industrială, utilizarea industrială a apei, utilizarea gospodăriei
Dimensiunea portului	Dn 10- dn2000
Garanție	24 de luni
Locul de origine	China
	Henan
Putere	Pneumatic, electric, manual, hidraulic
Temperatura mass -media	Temperatură ridicată, temperatură scăzută, temperatură medie, temperatură normală
Nume de marcă	Gnee
Structura	Fluture
Media	Gaz, apă, ulei, acid
Suport personalizat	OEM, ODM, OBM
Material de disc	Oțel carbon, oțel inoxidabil, molibden crom
Material scaun	NBR\/EPDM\/PTFE\/Viton\/Silicon etc.
Acoperire	Personalizat
Standard final	PN6\/10\/16\/22\/21\/150LB\/JIS5K\/10K\/AS2129 Tabelul D\/E\/F.
Material corporal	Oțel carbon, oțel inoxidabil, crom molibdeum st
Material tulpină	2CR13, 1CR13, oțel inoxidabil, molibden crom
Culoare	Personalizat la cerere
Sigilați presiunea de testare	0. 66mpa -4. 4mpa, 1.1mpa, 1.76mpa, 2.2mpa
Presiunea testului de coajă	{{0}}. 9mpa -6. 0 MPA, 2.4mpa, 3.0mpa
Pachet de transport	Carcasă din lemn

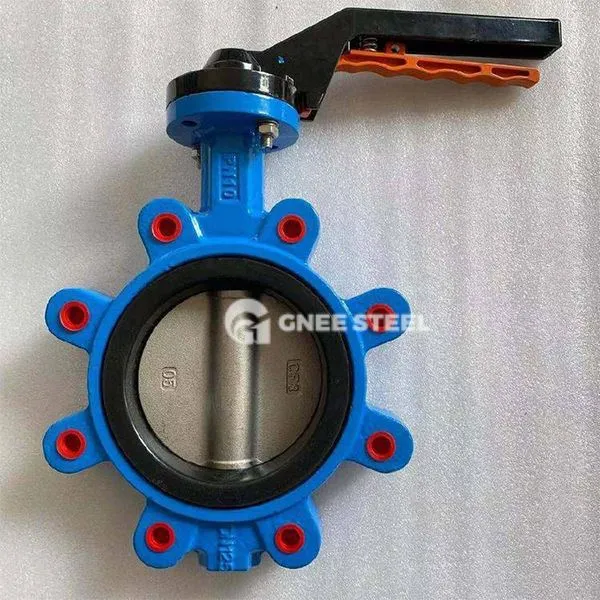

WAFER LUG TIP VALVE DE BLUTERFLY

Avantaje și dezavantaje ale valvei de fluture de tip butuc de tip baghete

Avantaje

Instalare ușoară: nu este necesară o flanșă suplimentară, iar timpul de instalare este redus cu 40% în comparație cu supapa tradițională fluture flanșă, care este potrivită în special pentru proiecte de renovare cu spațiu limitat.

Stabilitate ridicată: Structura de baghete dispersează forța de forfecare a șuruburilor, iar rezistența seismică este mai bună decât cea a valvelor obișnuite de fluturi de wafer38.

Rezistență scăzută a fluxului: Proiectarea corpului de supapă simplificată are o pierdere de presiune de doar 1\/3 din supapa de poartă atunci când este deschisă complet, ceea ce este potrivit pentru scenarii de flux mari.

Dezavantaje

Cerințe de calibrare ridicată: abaterea de centrare a flanșei depășește 0. 5mm, ceea ce poate duce cu ușurință la o forță neuniformă pe șuruburi și necesită o reglare precisă.

Întreținere limitată: Atunci când structura de baghetă este dezasamblată, toate șuruburile trebuie dezlegate simultan, iar eficiența de întreținere este mai mică decât cea a valvei fluture flanșă.

Scenarii tipice de aplicare

Petrochimic
Mediile corozive (cum ar fi controlul de transmisie care conține sulf), structura de etanșare dură este rezistentă la eroziune și are o durată de viață de 100, 000 deschideri și închideri.

Transport și offshore
Proiectarea compactă este potrivită pentru conductele înguste din camera motoarelor, iar materialul din oțel inoxidabil rezistent la coroziunea spray-ului de sare asigură o fiabilitate pe termen lung. ‌ Servicii de apă Municipal‌
Reglarea debitului rețelei de alimentare cu apă și de drenaj, etanșare moale de cauciuc pentru a obține scurgeri zero (nivelul de scurgere atinge ISO5208 A Nivel).
