Axa tijei supapei deviază atât de la centrul discului, cât și de la centrul corpului, iar axa de rotație a scaunului supapei este la un unghi față de axa canalului corpului supapei. Această configurație este cunoscută ca o supapă fluture cu trei excentrice. Centrul de rotație al plăcii supapei (adică, centrul axei supapei) este decalat cu distanța A față de secțiunea de etanșare a plăcii supapei și cu distanța B față de centrul corpului supapei. În plus, linia centrală a suprafeţei de etanşare a corpului supapei şi linia centrală a scaunului supapei (adică, linia centrală a corpului supapei) formează un decalaj unghiular de . Pentru a rezolva problemele asociate cu supapa fluture dublu excentric, supapa fluture încorporează o a treia excentricitate. În acest design, în timp ce axa tijei supapei rămâne excentrică, axa conică a suprafeței de etanșare a plăcii fluture este deplasată în raport cu axa cilindrică a corpului. În consecință, după aplicarea celei de-a treia excentricități, secțiunea de etanșare a plăcii fluture nu mai este un cerc adevărat, ci o elipsă. Aceasta are ca rezultat o suprafață de etanșare asimetrică, cu o parte înclinată spre linia centrală a corpului și cealaltă parte paralelă cu aceasta.
Specificația produsului
| Dimensiune | DN25-DN2000 |
| Faţă în faţă | API609, BS5155, DIN3202, ISO5752, JIS F7480, API594 și așa mai departe |
| Flanșă de conectare | PN6/PN10/PN16/PN25/JIS5K/10K/16K/150LB/AS2129 Tabel D/E |
| Flanșă de montare | ISO5211 |
| Presiune de lucru | PN10/PN16/PN25 |
| Aplicație | Apă dulce, apă de mare, ulei, gaz, acid, alimente, abur |
| Temperatura de aplicare | -210~250 ºC |
| Presiunea de testare | 1,1 Mpa, 1,8 Mpa, 27,5 Mpa |
| Tipul scaunului | Spate moale/Spate dur/Vulcanizat |
| Orificii de conectare nr. | 2/4 găuri |
| Tipul corpului | 1/2 bucată |

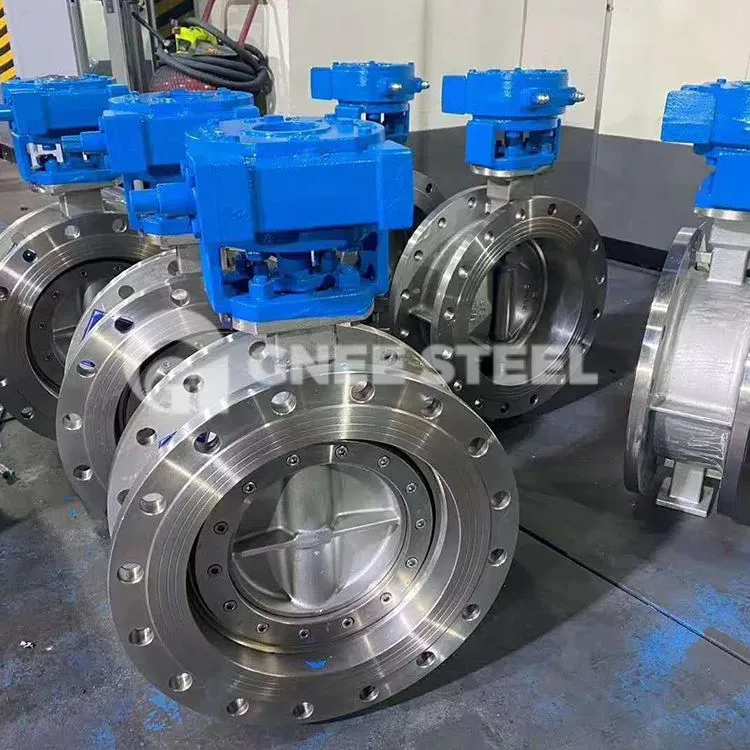

Trei supape fluture excentrice
FAQ
Î: Sunteți producător sau distribuitor?
A:Suntem un producător de supape cu 16 ani de experiență în dezvoltarea, proiectarea, producția și vânzările de supape.
Î: Este un produs finit sau poate fi personalizat?
A:Personalizăm robinete profesionale în funcție de cerințele dumneavoastră tehnice, desene, parametri și alte specificații.
Î: Care sunt condițiile dvs. de preț?
A:Preț de fabrică, FOB.
Î: Care este cantitatea minimă de comandă?
A:10 bucăți per model pentru supape cu diametru mic și 1 bucată per model pentru supape cu diametru mare. Dacă aveți cerințe speciale, vă rugăm să ne contactați.
Î: Care sunt termenii de plată?
A:T/T sau L/C.
