Descrierea supapelor de fluturi din oțel inoxidabil
Supapa de fluture din oțel inoxidabil este o supapă din oțel inoxidabil (cum ar fi 304, 316L etc.), care este conectată la sistemul de conducte prin conexiune flanșă sau clemă și folosește placa de fluture în formă de disc pentru a se roti în jurul axei pentru a realiza deschiderea și închiderea reglării medii sau a fluxului. Componentele sale de bază includ:
Placa de caroserie a supapei și fluture: Materialul din oțel inoxidabil asigură rezistență la coroziune, placa de fluture este o structură în formă de disc, iar unghiul de rotație este de obicei 0 ~ 90 grade.
Structura de semer
Soft Seal: cauciuc nitril, politetrafluoroetilen (PTFE), etc., potrivit pentru temperaturi scăzute (-20 grad ~ 150 grade) și medii non-corozive.
Sigiliu Hard: metal până la metal (cum ar fi oțel din aliaj, aliaj de stellite), temperatură ridicată (mai mică sau egală cu 550 grade) și presiune ridicată (mai mică sau egală cu 16bar) .
Drive Mode: suportă transmisia manuală, electrică, pneumatică sau de viermi.
Specificația valvelor de fluturi din oțel inoxidabil
| Mod | Tip | Caracteristici | Aplicații |
|---|---|---|---|
| Drive Mode | Supapă de fluture din oțel inoxidabil electric | Actuator electric de turnuri unghiulare (0 ~ rotație de 90 de grade), acceptă telecomanda, iar diametrul poate ajunge la DN1000. | Sisteme industriale cu flux mare (cum ar fi aburul la temperatură ridicată) |
| Valvă fluture din oțel inoxidabil pneumatic | Condus de actuatorul pneumatic, acesta are o viteză de răspuns rapid și este potrivit pentru medii inflamabile și explozive. | Câmpuri chimice și energetice | |
| Supapă de fluturi din oțel inoxidabil manual | Roată de mână sau funcționare de mâner, structură simplă și costuri reduse | Conducte de presiune medie și joasă (cum ar fi tratarea apei) | |
| Modul Sealing | Supapă de fluture cu etanșare tare din metal cu mai multe straturi | Structura triplă excentrică, sigiliu metal-metal, rezistent la uzură și mediul de particule | Temperatură ridicată și presiune ridicată (cum ar fi metalurgia, energia electrică) |
| Supapă de fluture de etanșare moale | PTFE sau garnituri de cauciuc, nivel scăzut de scurgere (clasa VI ANSI). | Sisteme curate de alimente și farmaceutice |

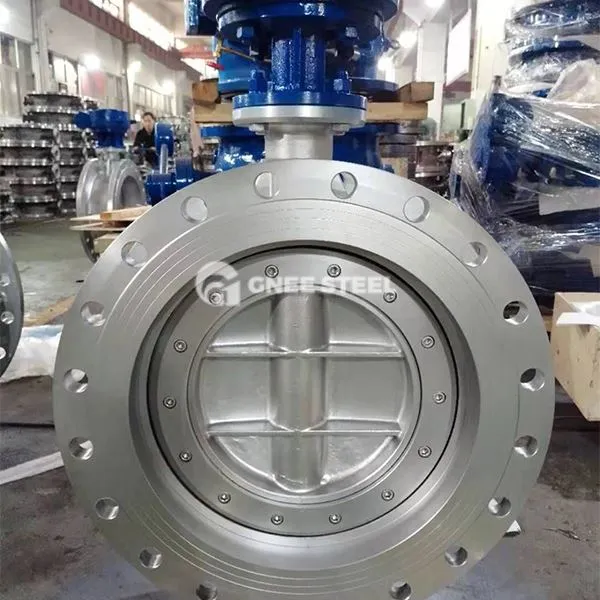

Supape de fluturi din oțel inoxidabil
Puncte de selecție
Parametri de lucru:
Pressure: Modelele convenționale rezistă la presiunea de 1. 0 ~ 1,6mpa (pn10 ~ pn16), iar modelele de înaltă presiune pot ajunge la 16Bar.
Temperature: Garniturile moi sunt potrivite pentru -20 gradul ~ 150 grade, iar sigiliile dure pot atinge 550 de grade .
Medium Adaptare
Fluidele care conțin particule sunt de preferință garnituri dure sau garnituri metalice cu mai multe straturi.
Drive Mode:
Electric sau pneumatic este selectat pentru scenarii de control la distanță, iar manualul este potrivit pentru presiune joasă și diametru mic.
Recomandări de întreținere
- Inspecție de etanșare: Verificați uzura garniturilor dure la fiecare 2 ani și înlocuiți garniturile moi la fiecare 1 ~ 2 ani.
- Lubricare și întreținere: Umpleți tulpina supapei și piesele de transmisie cu unsoare la temperatură ridicată la fiecare 6 luni.
- Specificație Specificație de operare: Evitați rotația forțată care depășește 90 de grade pentru a preveni deformarea plăcii fluture.
