Valva fluture hidraulică

Valva de fluture hidraulic este un tip de supapă de fluture cu „acționare hidraulică” ca metodă de control al miezului. Este compus din corpul valvei, placa de supapă, tulpina supapei și actuatorul hidraulic. Caracteristicile sale principale includ:

Garnitură triplă metalică excentrică: printr-o structură de etanșare a metalului cu mai multe straturi (pulverizare de carbură de tungsten), scurgerile zero se realizează în condiții de temperatură ridicată (mai mică sau egală cu 600 de grade), iar nivelul de etanșare atinge nivelul ANSI V;

Modul de acționare hidraulică: integrează stația hidraulică, actuatorul de închidere rapidă și caseta de control electrică inteligentă PLC, acceptă comutarea de control dublă la distanță\/locală;
Cilindrul hidraulic are un interval de cuplu de ieșire larg ({{0}} n · m), un timp de răspuns mai mic sau egal cu 3 secunde și o viteză de tăiere de urgență mai mică de 0,5 secunde;

Proiectare auxiliară a siguranței: Funcție de întreținere a presiunii acumulatorului încorporat, blochează automat poziția supapei atunci când se opune puterea sau are loc o defecțiune hidraulică pentru a preveni fluxul mediu.

Avantaje de performanță ‌
‌ Siguranță mare și răspuns rapid‌:
Se aplică scenariilor de înaltă presiune și cu risc ridicat, cum ar fi sistemul TRT (generarea de energie a presiunii reziduale a gazului TRT (BLAST FUNCHE GAS) și conducta de evacuare a turbinei pentru a preveni temperarea medie sau efectul ciocanului de apă;
Performanță excelentă de închidere rapidă, timp de închidere complet mai mic sau egal cu 5 secunde (calibrul DN800 ca exemplu), cu un dispozitiv de feedback pentru călătorie pentru a monitoriza starea poziției supapei în timp real.
‌Adaptabilitatea la condiții de muncă extreme‌:
Gradul de rezistență la presiune acoperă PN 16- PN420, materialul caroserie al supapei poate fi selectat din WCB, 316L sau oțel inoxidabil duplex, potrivit pentru medii corozive, cum ar fi apa de mare, ulei, gaze de ardere, etc.
Intervalul de rezistență la temperatură -50 gradul ~ 600 grade, structura de etanșare dură are o capacitate puternică de a rezista eroziunii particulelor.

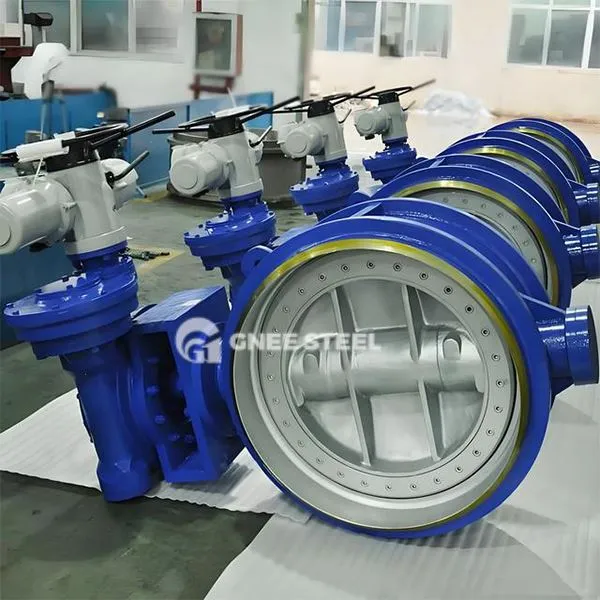

Valva fluture hidraulică



Aplicații
‌ INDUSTRIE METALURGICĂ‌: închiderea de urgență a conductei de gaz a cuptorului BLAST pentru a preveni explozia de foc de gaze (trebuie să respecte standardul GB\/T 24918);
‌ Sistem de putere‌: Controlul circuitului de apă de răcire a turbinei, cooperează cu PLC pentru a intercepta fluxul de spate al aburului atunci când sarcina scade brusc;
‌ Inginerie de tratare a apei‌: Verificarea ieșirii pompei și integrarea cu funcții duble pentru a evita impactul cu ciocanul de apă (supapa de fluture hidraulică de întreținere a presiunii);
‌ Pipeline chimice‌: Reglarea fluxului și izolarea rapidă a sistemelor de transport a uleiului și a metalelor lichide.

Puncte de selecție și întreținere‌
Parametri de selecție a ‌Key ‌:
‌Drive Mode‌: DN mai mare sau egal cu 300 este preferat pentru a selecta stația hidraulică de stocare a energiei, DN ＜ 300 poate alege actuatorul hidraulic compact;
‌Seal Type‌: etanșare dură metalică pentru o temperatură ridicată\/scenă de înaltă presiune, etanșare moale (EPDM\/PTFE) pentru mediu curat;
‌Certification Conform‌: Trebuie să îndeplinească API 609, ISO 5211 și alte standarde, scena metalurgică necesită o certificare suplimentară de rezistență la explozie.
Specificații de operare și întreținere‌:
Curățenia uleiului hidraulic trebuie testată la fiecare 6 luni (la nivelul NAS 8), iar elementul de filtru trebuie înlocuit în mod regulat;
Performanța de menținere a presiunii acumulatorului trebuie testată în fiecare trimestru (scăderea presiunii mai mică sau egală cu 10% din valoarea nominală);
Dacă uzura suprafeței de etanșare a metalelor depășește 0. 5mm, trebuie să fie returnată în fabrică pentru reparații.
