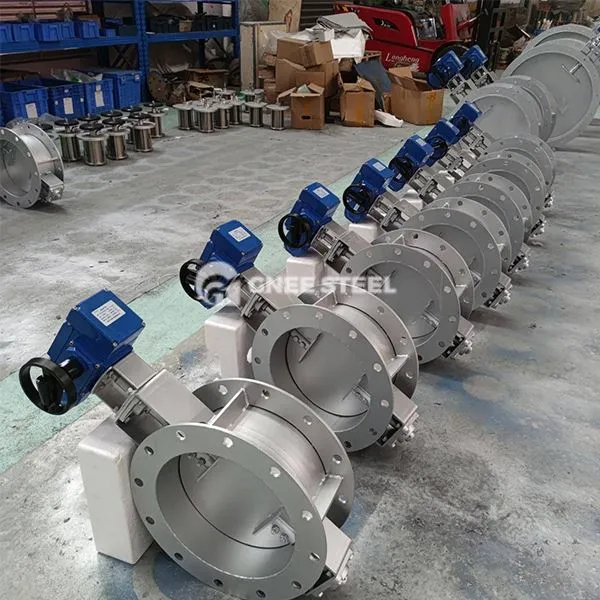

Supape de fluturi la temperatură ridicată

Valva de fluture la temperatură ridicată este o supapă proiectată pentru medii la temperaturi ridicate (mai mare sau egală cu 3 0 0 grad). Poate realiza reglarea sau debitul lichidului de conductă prin rotirea plăcii fluture în jurul arborelui supapei (0 ~ 90 grade). Este potrivit pentru scene de temperatură ridicată, cum ar fi metalurgia, puterea și industria chimică. Funcțiile sale de bază includ:

Decupare și accelerație: fluxul de mediu este controlat prin rotirea plăcii de fluture în formă de disc. Rezistența la flux este mică atunci când este deschisă, ceea ce este potrivit pentru sisteme de flux mari.
‌ Proiectare rezistentă la temperatură: adoptă materiale speciale, structură de izolare termică și tehnologie de disipare a căldurii și poate funcționa stabil într -un mediu peste 600 de grade pentru o lungă perioadă de timp.

Structura și designul de bază
‌ Structura mare de adaptare a temperaturii:

Se folosesc corpul supapei și placa fluture: se utilizează oțel din aliaj la temperatură ridicată, 316L oțel inoxidabil sau oțel duplex, care sunt rezistente la oxidarea la temperaturi ridicate și deformarea tensiunii termice.
Componente Componente:
Flanșele de izolare și plăcuțele de izolare sunt setate la conexiunea arborelui supapei pentru a bloca conducerea căldurii (cum ar fi tratamentul defectelor în proiectarea brevetată).
Proiectarea extinsă a arborelui supapei reduce efectul de radiație termică a temperaturii ridicate asupra componentelor de acționare.
‌Radiator ‌: Un radiator este adăugat la exteriorul corpului supapei pentru a reduce temperatura corpului valvei prin convecție de aer sau răcire forțată. ‌

Tehnologie de sigilare ‌: ‌

Structura de etanșare de expansiune ‌: ‌ Inelul de cauciuc de etanșare în formă de U cooperează cu spațiul de expansiune pentru a compensa o deformare la temperaturi ridicate prin injectarea unui mediu comprimat pentru a reduce uzura suprafeței de etanșare. ‌

Sigiliu dur din metal cu mai multe straturi ‌: Suprafața de etanșare a plăcilor de fluturi este sudată cu carbură de tungsten sau aliaj de stellite, care este rezistent la uzura la temperaturi ridicate (mai puțin sau egală cu 650 de grade). ‌
Modul de acționare ‌: ‌ Suportează control, electric sau pneumatic, iar actuatorul electric are un strat de izolare încorporat, care este potrivit pentru funcționarea la distanță la temperatură ridicată.



Supape de fluturi la temperatură ridicată



Aplicații

Industria metalurgică: conducta de gaze cu cuptor de explozie, sistem de îndepărtare a prafului de gaze cu temperatură ridicată.
Industria energiei electrice: conductă cu aburi de cazan, sistem de recuperare a căldurii reziduale.
Industria petrochimică: transportul de petrol și gaze cu temperaturi ridicate în unitatea de fisurare, controlul mediu de căldură în reactor.
Câmpul de protecție a mediului: ajustarea suspensiei de gips de temperatură ridicată în turnul de desulfurizare, tratarea gazelor de ardere în incinerator.
