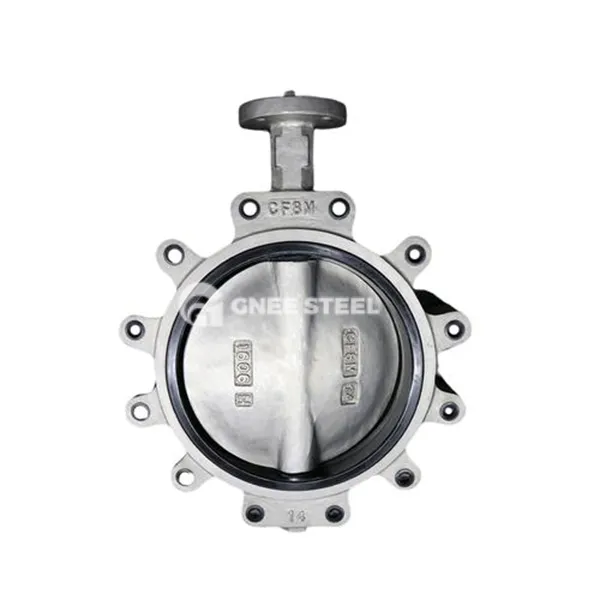

Valvă fluture de tip lug

Valva fluture fluture de butuc este o supapă de fluture conectată la conductă prin structura flanșei Lug. Corpul supapei este proiectat cu baghete în jurul său și este fixat direct pe flanșa conductei cu șuruburi. Are atât compactitatea valvei de fluture a plafonului, cât și stabilitatea valvei fluture flanșă. Proiectarea de bază include:

‌ Metoda de conectare‌:
‌ Tipul găurii (un tip): Lugul este o gaură prin șurub. La instalare, șuruburile lungi sunt necesare pentru a pătrunde în flanșele de pe ambele părți, ceea ce este potrivit pentru condițiile de muncă convenționale.
‌ Tipul de fir internal (tip LT): Lugul are fire interne și este conectat la flanșa conductei prin șuruburi scurte, ceea ce reduce riscul de fluaj de șurub și prelungește durata de etanșare cu 30%~ 50%.
‌Valve Material Body‌: oțel turnat (WCB/LCB), oțel inoxidabil (304/316) sau oțel duplex, adecvat pentru calibru NPS 2 "~ 40" (DN50 ~ DN1000).
‌ Structura de semer
‌ Three Dimensional Eclish Metal SEAL‌: Placa de fluturi și scaunul supapei sunt sudate cu aliaj de stellite, rezistență la temperatură mai mică sau egală cu 600 grade, rezistență la presiune până la clasa 600 (PN100).
‌ELASTIC SEAL‌: Placa de fluture este încorporată cu inelul de etanșare PTFE sau EPDM, nivelul scurgerii ajunge la VI, potrivit pentru -20 grad ~ 150 de condiții de muncă de grad‌.



Valvă fluture de tip lug



Puncte de selecție

Tip de etanșare:
Apă curată/aer: este de preferat etanșarea moale EPDM, ceea ce reduce costul cu 40%.
Mediile de temperatură ridicată/corozivă: este selectat etanșarea dură stellită, care are o durată de rezistență la eroziune a particulelor mai mare sau egală cu 10 ani.
Mod de conducere:
NP -uri mai mici sau egale cu 12 "(DN300) cu cutie de turbină (cuplu mai mic sau egal cu 500N · m), NPS mai mare sau egal cu 14" cu actuator pneumatic (cuplu mai mare sau egal cu 2000n · m).
Precauții de instalare

Alinierea flanșei: abaterea trebuie să fie mai mică sau egală cu 1mm, iar șuruburile trebuie strânse în diagonală (preîncărcare recomandată: șuruburi de oțel de carbon 80 ~ 120n · m).
Controlul direcției fluxului: Când este instalat orizontal, axa tulpinii supapei trebuie să fie verticală la sol pentru a preveni depunerea medie și uzura pe suprafața de etanșare.
