Valvele cu fluturi cu triplu offset cu flanșă

Supapa de fluture cu triplă triplă cu flanșă este o supapă de înaltă performanță care combină conexiunea flanșă și structura excentrică tridimensională, concepută pentru temperaturi ridicate și presiune ridicată, medii corozive și condiții de muncă dure. Caracteristica sa principală este de a realiza scurgeri zero și viață lungă prin inovație structurală, următoarea este o analiză detaliată:

1. Caracteristici structurale de bază
Proiectare excentrică tridimensională:
Prima excentricitate: axa tulpinii se abate de la centrul plăcii fluture, ceea ce reduce frecarea și uzura suprafeței de etanșare în timpul deschiderii și închiderii.
A doua excentricitate: axa tulpinii este compensată de linia centrală a conductei, formând o forță de auto-strângere pentru a îmbunătăți efectul de etanșare.
A treia excentricitate: suprafața de etanșare adoptă un design conic teșinat, numai la închiderea plăcii fluture și a contactului scaunului de supapă, pentru a obține scurgeri zero de etanșare dură metalică (rata de scurgere mai mică sau egală cu 10 ppm).
Conexiune cu flanșă:
Corpul supapei și conducta sunt fixate prin șuruburi de flanșă pentru a asigura o conexiune fermă și o demontare ușoară și întreținere.
Suprafața de etanșare a flanșei poate fi suprafață cu aliaj dur sau un strat compus de grafit flexibil pentru a se adapta la temperaturi ridicate și la un impact ridicat de presiune.
2. Avantaje de performanță
Rezistența la sigilare și presiune:
Sigilarea bidirecțională: unghiul conului suprafeței de etanșare este mai mic decât unghiul de frecare, care poate rezista la impactul presiunii inversă și este potrivit pentru scenarii de deschidere și închidere frecventă.
Evaluarea presiunii până la clasa 600 (PN100), interval de temperatură care acoperă -196 gradul ~ +600 grad.
Viață lungă și întreținere scăzută:
Viața scaunului este de peste 100, 000 deschideri și închideri, fără probleme de deteriorare a etanșării elastice și intervale de întreținere de 3-5 ani.
Suprafața de etanșare este confecționată dintr -o suprapunere de carbură cimentată (cum ar fi stellite) sau o structură laminată din metal, care este rezistentă la abraziune și scurgere.

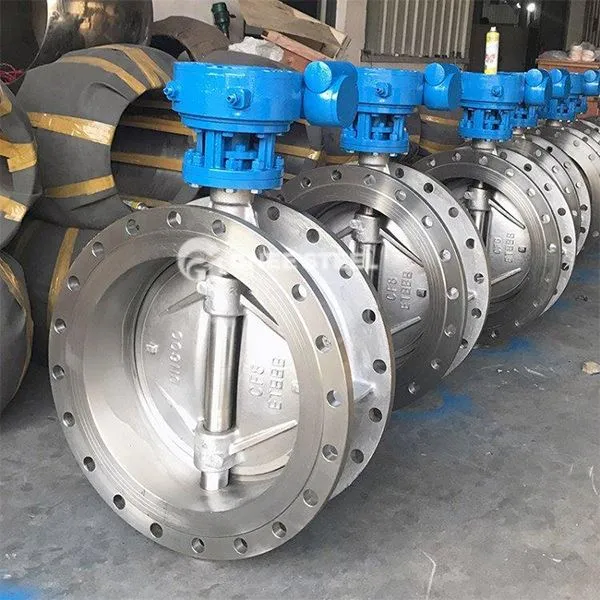

Valvele cu fluturi cu triplu offset cu flanșă
