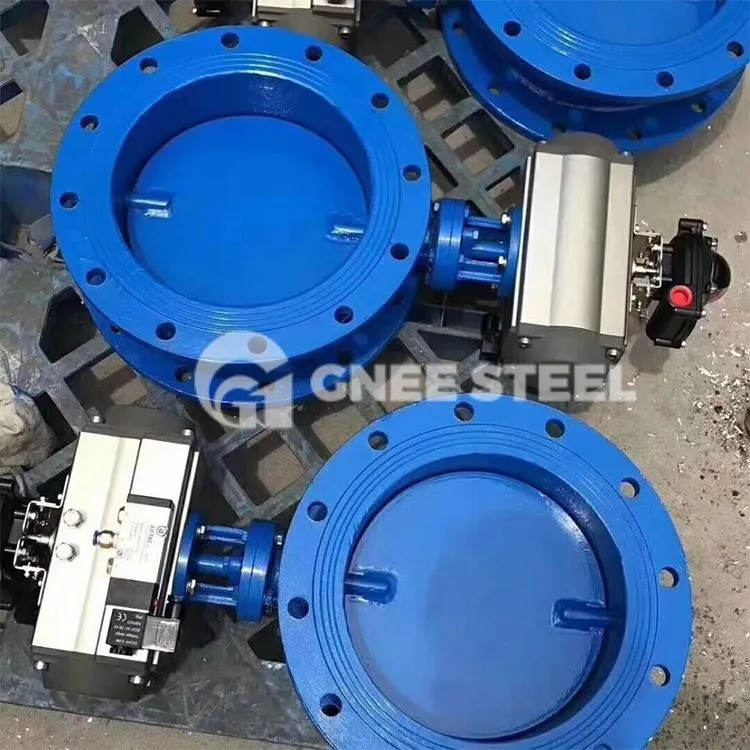

Supapa fluture pneumatică este o supapă compusă dintr-un actuator pneumatic și supapă fluture. Este utilizat pe scară largă în industria chimică, fabricarea hârtiei, mine de cărbune, petrol, tratament medical, conservarea apei și alte industrii. Deoarece actuatorul pneumatic este instalat pe supapa fluture, supapa fluture pneumatică se poate adapta unor condiții de lucru cu risc ridicat și poate reduce pericolele care pot fi cauzate de operarea manuală. În special pe conductele cu diametru mare și mediu de joasă presiune, utilizarea supapelor fluture pneumatice este în creștere. În plus, supapele fluture pneumatice cu diametru mare sunt mai economice și mai accesibile în comparație cu alte supape.
|
Gama de dimensiuni |
Materialul corpului |
|
2"-80" DN50-DN2000 |
WCB, CF8, CF8M, CF3, CF3M, WC6, LCB etc. |
|
Evaluare presiune |
Material disc |
|
Clasa150-Clasa 600 PN6-PN100 |
WCB, CF8, CF8M, CF3, CF3M, WC6, LCB etc. |
|
Încheiați conexiunea |
Materialul scaunului |
|
Flanșă (FF, RF, RJ), napolitană, sudură cap la cap |
SS304 (L)+grafit, SS316 (L)+grafit, NBR, PTFE, EPDM, RPTFE |
|
Stil de structură |
Material tulpină |
|
Port complet, triplu excentric, dublu excentric, concentric |
17-4PH, SS410, SS304, SS316, F51, F53 |
|
Opțiuni actuator |
Standard de proiectare |
|
Pneumatice |
API 609, MSS SP-67, MSS SP-68, DIN3354, EN558, JIS B2071 |
|
Interval de temperatură |
Standard față în față |
|
-29 grade ~800 de grade |
ANSI B16.10, MSS SP{-68, EN558-1, JIS B2002 |
|
Standard de conectare |
Standard de testare |
|
Foraj cu flansa: ASME B16.5, ASME B16.47, EN1092 JIS B2220, GOST 12815 |
API598, EN12266.1, JIS B2003 |
- Principiul de funcționare al supapei fluture pneumatice
Supapa fluture pneumatică este o supapă fluture echipată cu un actuator pneumatic pentru a înlocui funcționarea manuală. Principiul său de funcționare este de a utiliza aer comprimat ca sursă de energie pentru a conduce tija supapei să se rotească, iar tija supapei antrenează placa fluture în formă de disc să se rotească. Poziția inițială a plăcii fluture este determinată în funcție de nevoile reale. Placa fluture se rotește din poziția inițială. Când placa fluture se rotește Când supapa fluture se rotește la 90 grade cu corpul supapei, supapa fluture pneumatică este într-o stare complet deschisă. Când supapa fluture se rotește la 0 grade sau 180 de grade cu corpul supapei, supapa fluture pneumatică este în stare închisă.
Actuatorul pneumatic al supapei fluture pneumatice funcționează relativ rapid și se deteriorează rar din cauza blocării în timpul executării acțiunii. Supapa fluture pneumatică poate fi folosită ca supapă de închidere sau poate fi echipată cu un poziționator de supapă pentru a realiza reglarea și controlul mediului din conductă.
- Supapă fluture acţionată pneumatic
