Supapă cu bilă de temperatură ultra-mică

Ventilele cu bilă de temperatură ultra-scăzută sunt proiectate pentru medii la temperaturi extrem de scăzute (de obicei mai mici sau egale cu gradul -100 și la fel de scăzut ca -196 grad). Sunt utilizate pentru a controla deschiderea, închiderea și reglarea mediilor de temperatură scăzută, cum ar fi gazul natural lichefiat (LNG), oxigenul lichid și hidrogenul lichid. Acestea au caracteristicile de sigilare ridicată, rezistență la fisurarea fragilă la temperaturi scăzute și rezistența la gazificare și expansiune medie. Caracteristicile sale principale includ:

‌Ultra Rezistență la temperatură-scăzută‌: Oțel inoxidabil austenitic (cum ar fi 304L, 316L) sau materiale metalice tratate la rece sunt utilizate pentru a se asigura că materialul rămâne dur la gradul -196 și evită o defecțiune fragilă la rece.
‌ Structura de etanșare bidirecțională‌: BLOL plutitor sau design cu bilă fixă, etanșarea se realizează prin preîncărcare a arcului sau presiune medie și acceptă controlul fluxului bidirecțional al mediului.
‌Ant-Valve Cavy Creșterea presiunii Proiectarea‌: Gaura de relief a presiunii cu bilă cooperează cu canelura de reducere a presiunii scaunului supapei pentru a preveni creșterea anormală a presiunii în cavitatea valvei cauzată de gazificarea mediilor la temperaturi scăzute.

Structură și clasificare

Corpul supapei și metoda de conectare
Material de caroserie a supapei: LCB, LCC, CF8 și alte aliaje de oțel sau aluminiu la temperaturi joase. Unele modele adoptă structura gâtului lung (lungimea gâtului mai mare sau egală cu 250mm) pentru a reduce riscul de transfer la rece și îngheț.
Formular de conectare: flanșă (ASME B16.5), sudare (ASME B16.25) sau conexiune filetată, potrivită pentru rezervoarele de depozitare a gazelor lichefiate, camioane cu rezervor și sisteme de conducte.
Tip de bilă și sigiliu
Tip cu bilă plutitoare: presiunea medie împinge mingea către scaunul supapei din aval, care este potrivit pentru scene de presiune medie și joasă. Gaura de reducere a presiunii cavității valvei este conectată la amonte pentru a preveni creșterea presiunii.
Tipul cu bilă fixă: Structura de etanșare bidirecțională, scaunele de supapă din amonte și din aval adoptă etanșarea efectului cu piston unic/dublu, adecvate pentru condiții de muncă de înaltă presiune (clasa 2500).
Material de etanșare: etanșare dură metalică (placare din aliaj pe bază de cobalt) sau fluororubber/PTFE special, atât cu elasticitate la temperaturi scăzute, cât și cu rezistență la uzură.
Drive și funcționare‌
Manual, echipament de vierme, acționare pneumatică sau electrică, tulpina supapei este tratată criogen și prelungită pentru o funcționare ușoară și instalarea de izolare.

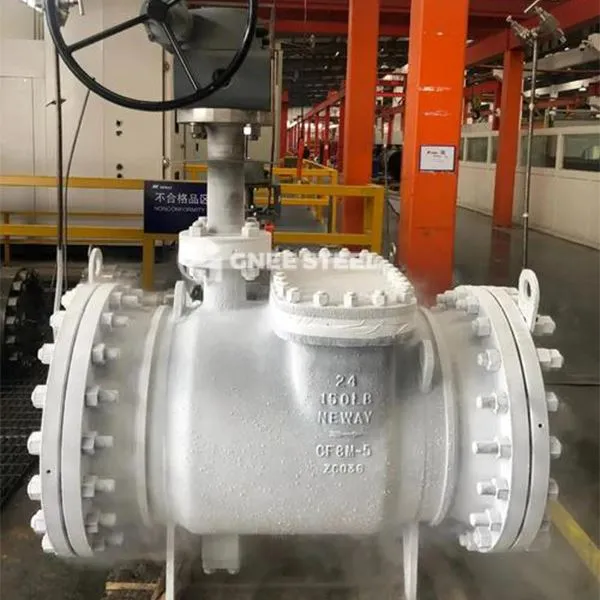

Supapă cu bilă de temperatură ultra-mică



Materiale cheie și tehnologie de procesare
‌ Tratament criogenic‌: Piesele metalice (corpul valvei, tulpina valvei, arcul) trebuie tratate criogen de două ori la gradul -196 înainte de a termina pentru a elimina stresul intern și a stabiliza structura cristalului material‌.
‌ Componente de etanșare‌: inelul U de arc este confecționat din materiale polimerice rezistente la temperaturi scăzute (cum ar fi 3M, Daikin) și arcuri anticorroziune din oțel inoxidabil pentru a asigura pre-strângere și sigilare sub presiune zero.
Zone de aplicare
‌ Field Energy‌: Stație de recepție LNG, sistem de depozitare și transport de gaz lichefiat (GPL).
P
‌ Gas industrial: Producția și ambalarea etilenei, amoniacului lichid și propanului lichid
