Descrierea valvei manuale cu trei sensuri
Valva manuală cu trei sensuri este un dispozitiv de supapă care controlează direcția de curgere a mediului în trei conducte prin funcționare manuală. Caracteristica sa de bază este trei canale fluide (o intrare, două prize sau două intrări, o priză), care poate realiza în mod flexibil comutarea diversiunii, confluenței sau direcției de flux a fluidului.
Valve Structura corpului:
De obicei, din oțel inoxidabil (304/316L), din fontă sau materiale speciale din aliaj, cu rezistență puternică la coroziune și adaptabilitate la diferite medii;
Designul tipic este aspectul interfeței „stânga în, dreapta și de jos”, iar starea de conectare a canalului este controlată de schimbarea poziției miezului supapei.
Drive Mode:
Dependent complet de funcționarea manuală (cum ar fi mânerul rotativ sau cheie), fără asistență electrică sau pneumatică.
Clasificare și tip
Clasificare după funcție:
Valve deconverging: Două intrări sunt contopite într -o singură priză, folosite pentru a amesteca diferite medii;
Valve dediverting: o intrare este deviată către două prize, potrivită pentru distribuirea fluxului sau comutarea direcției.
Clasificare după structură:
Tipul supapei de minge : Schimbați direcția de curgere prin rotirea mingii, cu performanțe excelente de etanșare (cum ar fi supapa manuală cu bilă cu trei sensuri);
Direcțional Tipul de supapă
Specificația de supapă manuală cu trei sensuri
| Diametrul nominal | Dn 15- dn50 (1/2 '', 3/4 '', 1 '', 1-1/4 '', 1-1/2 '', 2 '') |
| Tipul supapei cu bilă | Supapă cu bilă plutitoare, supapă cu bilă cu 3 sensuri, supapă cu bile V, supapă cu bilă de înaltă presiune |
| Conexiune | Fir, flanșă, clemă, sudare cu fund, sudare prin priză, clemă subțire a perechii |
| Presă nominală | PN16, PN25, PN40, PN64 |
| Materialul de caroserie al supapei | Sus304, Sus316, Sus316L |
| Materialul de etanșare | Ptfe |
| Temp. Mediu | -20 grad ~ +120 grad |
| Mediu de lucru | Aer, abur, apă, gaze, petrol, praf, mediu coroziv, etc. |
| Conexiune șofer | ISO 5211 |
| Inspecția supapei | ISO/Din 5208-1987 |

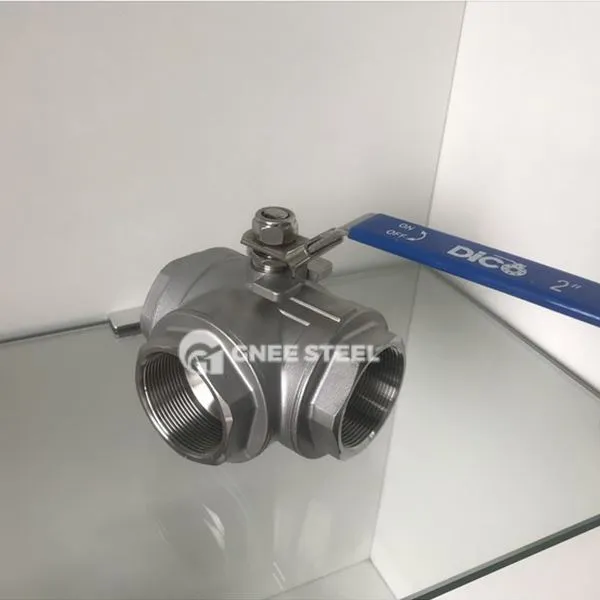

Valvă manuală cu trei sensuri
Aplicații
Sisteme de control industrial: transportul alternativ și amestecarea mediilor de acid și alcalin în producția chimică; Reglarea și reglarea fluxului de apă înainte și invers în sistemele de tratare a apei.
Energie și instalații publice: controlul de deviere a aburului/apei calde în rețelele de conducte de încălzire; Comutarea de urgență a mai multor surse de apă în sistemele de protecție împotriva incendiilor.
Puncte de selecție
Adaptabilitatea media: 316L oțel inoxidabil + garnitură căptușită cu fluor este preferată pentru lichide extrem de corozive; Nivelul de presiune: modelele convenționale acceptă PN 16- PN40, iar structurile de etanșare dure trebuie personalizate pentru condiții de temperatură ridicată și de înaltă presiune; Conveniență de funcționare: Proiectarea mânerului trebuie să fie ergonomică, iar cuplul de rotație trebuie să fie mai mic sau egal cu 50n · m pentru a reduce dificultatea de funcționare.
