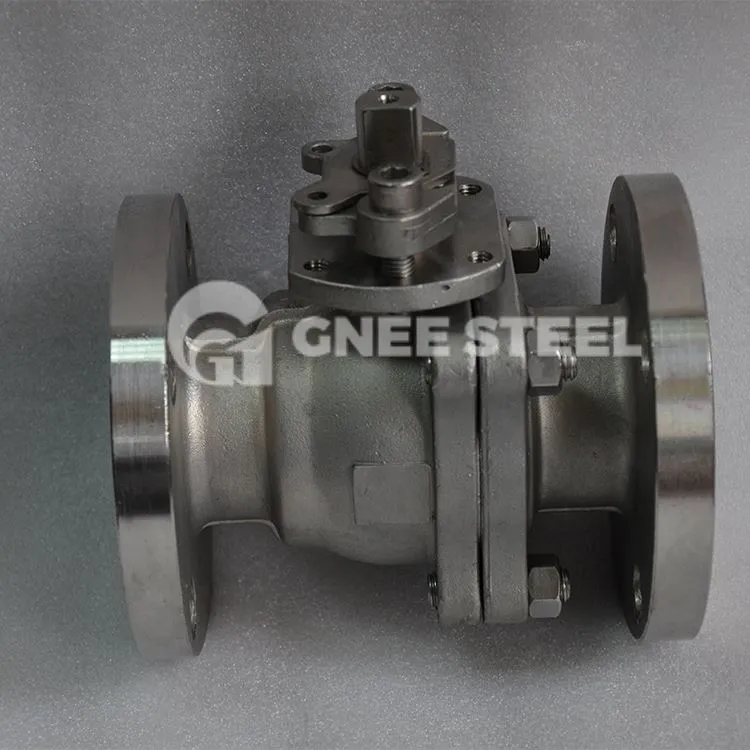

Bila supapei cu bilă plutitoare filetată este capabilă să plutească. Sub presiunea mediului, bila poate produce o anumită deplasare și poate apăsa pe suprafața de etanșare a ieșirii pentru a asigura etanșarea ieșirii. Supapa cu bilă plutitoare are o structură simplă și o bună performanță de etanșare. Cu toate acestea, sarcina mediului de lucru suportată de bilă este transmisă toată inelului de etanșare de ieșire. Prin urmare, este necesar să se ia în considerare dacă materialul inelului de etanșare poate rezista la sarcina de lucru a mediului cu bile. Când este supusă la șocuri de înaltă presiune, mingea se poate devia. Această structură este utilizată în general pentru robinete cu bilă de presiune medie și joasă.
Specificații supapei cu bilă plutitoare filetate
Gama de dimensiuni: de la 1/4" - 12"
Interval de presiune: 150# Prin clasa de presiune ANSI 2500#, 800 WOG – 6000 WOG
Dimensiuni port: design port complet, design port redus
Grade materiale: turnat și forjat, A216-WCB, A105N, A351-CF8M, A{182-F316 SS, A352-LCC, A350LF2, A{{9} }LF6, F51 Duplex, aliaj 20, Hasteloy C, alte materiale de calitate specială
Material ornamente: oțel inoxidabil S316, alte aliaje exotice
Material scaun standard: RTFE, TFM 1600, alte materiale disponibile
Configurații de capăt: Față înălțată, RTJ, Filetat, Soclu sudat
Evaluare la abur: 125 PSI WSP
Corp: ASTM A351 Gr.CF8M, CF8, A105, WCB
Presiune de lucru: 1000 PSI
Interval de temperatură: -20 grade F (-29 grade )- 450 grade F(232 grade )
Standard de testare: API598
Tip filetat: ANSI B 1.20.1 (NPT), DIN 259/DIN 2999, IS0 228-1
Supapă cu bilă plutitoare
Pentru a asigura etanșarea și fiabilitatea supapei cu bilă plutitoare în timpul funcționării, trebuie să existe un raport de presiune de etanșare suficient de mare pe suprafața de contact dintre bilă și scaunul supapei, dar nu trebuie să depășească raportul de presiune admisibil al scaunului supapei. material. Scaunul trebuie să se potrivească strâns în canelura, altfel, chiar dacă scaunul supapei are o performanță bună de etanșare pe minge, mediul se va scurge de-a lungul suprafeței de capăt a canelurii. Bila trebuie să aibă geometria corectă și o valoare scăzută a rugozității suprafeței. Bila este de obicei fabricată în conformitate cu precizia h6 sau h7, iar valoarea sa de rugozitate a suprafeței nu este mai mare decât R.0.4. Pentru a îmbunătăți duritatea suprafeței și rezistența la uzură a mingii, suprafața mingii trebuie întărită. Scaunul supapei de etanșare poate fi din plastic și trebuie asigurat că se potrivește strâns și nu deteriora suprafața de etanșare a mingii. În același timp, materialul trebuie să aibă o rezistență suficientă pentru a rezista la rapoarte mari de presiune de etanșare. Politetrafluoretilena este unul dintre cele mai frecvent utilizate materiale pentru realizarea scaunelor supapelor.
