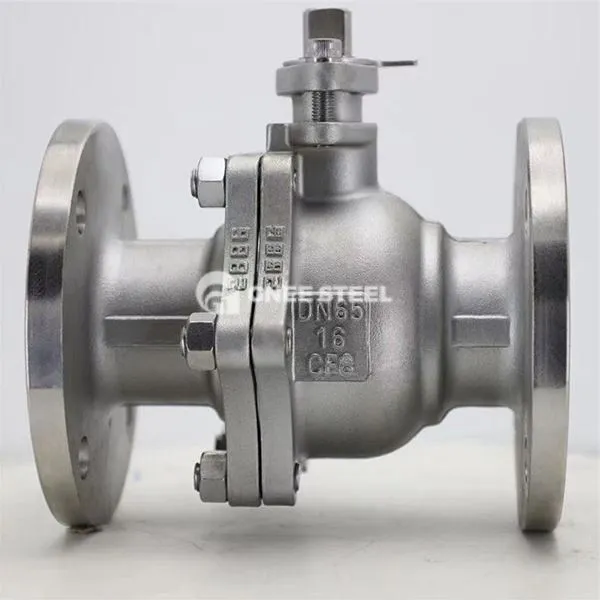

Supapă cu bilă așezată moale

Soft seat ball valve is a ball valve that uses non-metallic elastic materials (such as PTFE, nylon, etc.) as the valve seat sealing surface. It realizes fluid on-off control by rotating the ball 90℃. It is the most widely used shut-off valve in industrial pipeline systems. Its core structural features, Specificațiile standard americane și aplicațiile tipice sunt următoarele:

Caracteristici structurale ‌
‌ Structura de etanșare a flăcări ‌

Mingea se deplasează spre scaunul supapei sub presiunea mediului pentru a forma un sigiliu de auto-strângere . Scaunul de supapă moale este deformat elastic sub presiune pentru a obține scurgeri zero (nivelul de etanșare ajunge la ANSI B16.104 Clasa VI);
Materialul scaunului supapei poate fi PTFE (rezistent la coroziune), RPTFE (rezistență îmbunătățită la temperatură ridicată) și nylon (rezistent la uzură) pentru a răspunde nevoilor diferitelor medii .
‌ Proiectare de siguranță a focului ‌

Inelul metalic este încorporat în scaunul de supapă de etanșare moale . După ce materialul nemetalic este ars într-un foc, inelul metalic poate menține în continuare un sigiliu temporar (în conformitate cu certificarea API 607 ​​Fireproof);
Structura anti-blowout a tulpinii supapei (standardul ISO 5211) previne pierderea controlului cauzat de impactul mediu de înaltă presiune .
‌ Colcompact Body Valve‌

Corpul forjat din oțel sau oțel turnat (cum ar fi materialul WCB) reduce rezistența la flux, iar căderea de presiune a proiectării cu diametrul complet este aproape de nivelul secțiunii de conducte drepte;
Proiectarea tulpinii supapei montate în jos simplifică întreținerea și nu necesită demontare a întregii supape .

• Dimensiune nominală: dn 15- dn200
• Material corporal: WCB, 304, 316, 316L
• Tip de conexiune: flanșă
• Clasa de presiune: pn 16- pn4.0mpa
• Tip de structură: componente ale robinetului de miez cu bilă plutitoare
• SEAT MATERIAL: PTFE: -30 ~ 180C
• Ppl: -30 ~ 250c
• Material de bază: 304, 316, 316L
• Material tulpină: 304
• Mediu aplicabil: apă, ulei, abur, etc.



Supapă cu bilă așezată moale



Avantaje ‌
‌ Zero SHAKAGE SEAL‌: deformarea elastică a scaunului valvei moi compensează neuniformarea microscopică și realizează un sigiliu la nivel cu bule cu două sensuri; ‌Ultra Rezistența fluxului și economisirea energiei-Proiectarea canalului de flux cu diametru complet, coeficientul de rezistență la fluide este doar 1/5 din supapa de poartă de același calibru; ‌

Eficiență ridicată de deschidere și închidere‌: rotația de 90 de grade poate completa comutatorul, iar timpul de răspuns al actuatorului electric este mai mic sau egal cu 5 secunde; ‌

Cost de întreținere scăzut

Aplicații‌
‌PetroChemical‌: Controlează mediile corozive, cum ar fi uleiul brut care conțin sulf și etilena . este utilizat pentru a înlocui valvele de poartă în planta de etilenă petrochimică pentru a rezolva efectul ciocanului de apă; ‌

Oraș Gas‌: conducte de transmisie și distribuție a gazelor naturale (clasa 600), proiectarea rezistentă la explozie îndeplinește nivelul de siguranță SIL2; ‌

Farmaceutice și alimente‌: Transport de apă sterilă și solvent, scaunele de supapă PTFE îndeplinesc certificarea FDA Food Grad; ‌

Sistem de alimentare ‌

Tratarea apei de mediu‌: Sistemul de adăugare a acidului și alcalinului, scaunele supapei rezistente la coroziune prelungesc durata de viață de mai mult de 3 ori .
