Descrierea supapelor cu bilă din oțel inoxidabil de înaltă presiune
Valva cu bilă din oțel inoxidabil cu presiune mare este o supapă din oțel inoxidabil și proiectată pentru condiții de lucru de înaltă presiune. Poate tăia mediul sau poate controla debitul prin rotirea mingii 90 de grade. Intervalul de presiune este de obicei 16-500 MPA. Funcțiile sale de bază includ:
Cutoff/Regulament: Proiectarea cu aleză completă poate bloca complet fluidul sau regla debitul, care este potrivit pentru conductele de înaltă presiune, cum ar fi petrolul și industria chimică;
Multi Direction Control: Structura cu trei căi (tip T/T-TYPE) acceptă comutarea medie a devierii, confluenței sau direcției fluxului.
Structura de bază și parametrii tehnici
Corpul și materialul supapei
Material de caroserie al supapei: în principal 304, 316, 316L oțel inoxidabil, cu rezistență puternică la coroziune; Oțelul duplex (2205/2507) sau aliajul Hastelloy pot fi selectate pentru condiții de muncă extreme, cu o rezistență la presiune de 500MPa.
Metoda Connection: Conexiune flanșă sau filetată, diametru dn 15-300 mm, în linie cu standardele GB/T9113 sau ASME B16.5. System System
Soft Seal: PTFE sau PPL SEAT VALVE, rezistență la temperatură -196 grad ~ 180 grade, scurgere zero (nivel de scurgere ANSI VI);
Hard sigiliu: stellite 6 placare, rezistență la temperatură 450 grade /rezistență la presiune 25MPa, potrivită pentru abur, acid puternic și alte medii.
Drive Mode
Manual: mâner din aliaj de zinc sau unitate de turbină, cuplu de funcționare mai mic sau egal cu 50n · m;
Pneumatic/electric: viteza de răspuns mai mică sau egală cu 0. 05 secunde, suportați telecomanda și integrarea automatizării.
Specificații de supape cu bilă din oțel inoxidabil de înaltă presiune
| Parametru | Interval de indicatori | Standarde aplicabile |
|---|---|---|
| Rezistenta la nivelul tensiunii | 16-500 MPA | API 6D/GB1223758 |
| Temperatura de lucru | -196 grad ~ 550 grad | ANSI B16.3478 |
| Capacitate de flux | Valoarea CV mai mare sau egală cu 210 (DN50 Full Alood) | ISO 520815 |
| Service Life | Mai mare sau egal cu 100, 000 cicluri de deschidere și închidere | API 59868 |

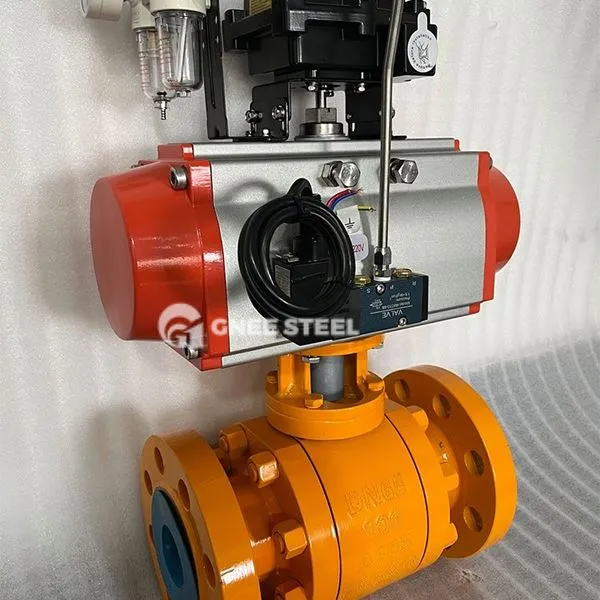

supape cu bilă din oțel inoxidabil de înaltă presiune
Aplicații
Petroleum și gazul natural:
Uleiul de înaltă presiune și întreruperea capului de puțuri de gaz (cum ar fi Q41f -160 P corpul supapei), rezistent la coroziunea sulfurii;
Procesul chimic:
Control puternic de deviere a acidului (cum ar fi corpul valvei 316L + etanșare dură), rezistență la presiune 25MPa;
Energie și putere:
Reglarea conductelor de abur supercritice (corpul supapei de oțel duplex), rezistență la temperatură 550 grade /presiune 42MPa;
Aeronautică:
Sistem de livrare a hidrogenului lichid/lichid de oxigen, rezistență la temperatură scăzută -196 grad.
Puncte de selecție și întreținere
Selection BASE:
Media Matching: 316L este preferat pentru mediul ionic de clorură, iar aliajul Monel este utilizat pentru mediu de acid hidrofluoric;
Pressura Adaptare: Scenele de presiune ultra-înaltă (mai mare sau egală cu 100MPa) necesită un corp de supapă forjat integral forjat.
Instalarea și întreținerea:
Șuruburile de flanșă trebuie să fie strânse în diagonală, cu o forță pre-strânsă de mai mică sau egală cu 200n · m pentru a preveni deformarea;
Verificați în mod regulat uzura suprafeței de etanșare și este recomandat să efectuați un test de scurgere pe supapa de etanșare dură la fiecare 5, 000 deschideri și închideri.
