Descrierea supapei cu bilă acționată electric
O supapă cu bilă electrică este o supapă automată care determină bila să se rotească printr -un actuator electric pentru a tăia, conecta sau regla fluxul de suport pentru conducte. Funcțiile sale de bază includ telecomanda direcției de curgere a mediului, reglarea precisă a debitului (cum ar fi caracteristicile de reglare liniară a supapei cu bilă de tip V) și adaptarea la cerințele de deschidere și închidere a diferitelor condiții de muncă (presiune ridicată, temperatură ridicată, medii corozive).
2. Compoziția de bază
Actuator electric:
Motor integrat, dispozitiv de reducere și sistem de control inteligent, semnal de comutare de suport (cum ar fi 24V dc) sau semnal analog (4-20 MA) pentru a conduce tulpina supapei să se rotească.
Unele modele sunt echipate cu un dispozitiv de feedback cu un magnet permanent cu magnet și un dispozitiv de feedback unghiular pentru a atinge 0. 05 al doilea răspuns rapid și controlul precis al poziției supapei.
Valve corpul:
Valve Body: Fabricat din oțel inoxidabil, oțel turnat sau plastic, structura este împărțită în tip flanșă, tip de placă sau conexiune filetată, iar diametrul acoperă DN15 ~ 250mm.
Ball: Mingea standard este un design cu diametru complet (rezistența la fluide este aproape de o țeavă dreaptă), iar bila de tip V atinge reglarea raportului de flux prin sloturi speciale.
Componente de seamă:
Garnitură moale PTFE sau etanșare dură metalică (cum ar fi scaunul supapei de carbură sudat), presiunea de la vid la 6,4MPa, rezistență la temperatură -30 grad ~ 450 grad.
Tehnologia brevetată (cum ar fi structura de compresie a inelului de etanșare a cauciucului) poate împiedica mediul să pătrundă în decalajul dintre bilă și carcasa supapei, prelungind durata de viață a serviciului
Specificații ale valvei cu bilă acționată electric
|
DN |
DN50 ~ 500mm (altă dimensiune a portului, vă rugăm să indicați când comandați) |
|
Presiune nominală |
1. 0 ~ 1.6mpa (alt standard de presiune, vă rugăm să indicați când comandați) |
|
Material corporal |
Fier ductil (Q), WCB (C), SS304 (P) |
|
Materialul de etanșare |
NBR (x1), NR (x2), EPDM (X3), FPM (X4) |
|
Temp. Mediu. |
W1: -20 ~ 80 grade, w2: -20 ~ 150 grade |
|
Mod de conectare |
Flanșă, placă |
|
Actuator pneumatic |
Seria JLAT, seria JLAW, seria JLGT, Seria Actuator Importat |
|
Mod de acțiune |
Cu actorie dublă, cu acțiune unică, în mod normal închis, cu acțiune unică deschisă în mod normal |
|
Actuator electric |
Seria JLA, seria JLB, seria LMPORTED Actuator |
|
Mod de control |
Tip de comutator standard, tip de reglare integrală, tip de comutator integral, tip autobuz de câmp |

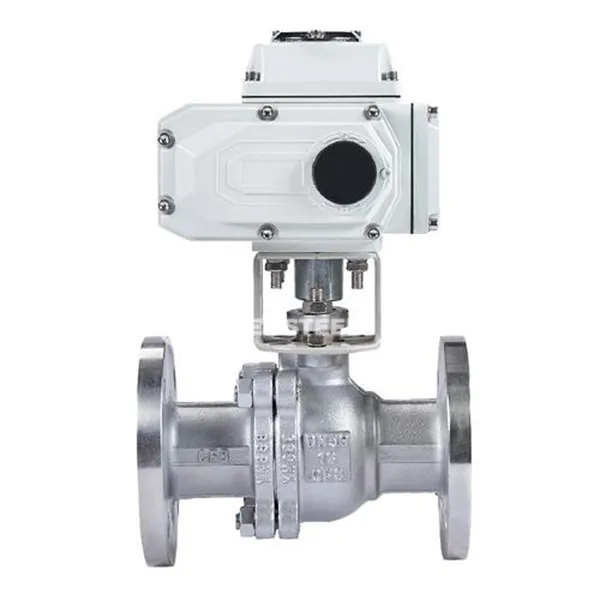

supapă cu bilă operată electric
Aplicații
Chimice și energie:
Controlul aburului la temperaturi ridicate: Valvele cu bilă cu etanșare de 450 de grade sunt utilizate pentru conductele de sare topită sau pentru comutarea de mediu de căldură a reactorului.
Gestionarea media corozivă: corpurile de supapă din plastic (cum ar fi PTFE) sunt potrivite pentru sistemele puternice de acid și alcalin.
Tratarea apei și protecția mediului:
Dozarea de precizie: supapele cu bilă de tip V reduc deșeurile de droguri prin reglarea liniară a fluxului.
Alimente și produse farmaceutice:
Producție aseptică: corpul supapei lustruite cu oglindă și fără un design unghiului mort respectă standardele de igienă GMP.
Aerospațial:
Fiabilitatea ușoară și fiabilitate: Valvele cu bilă în miniatură (diametrul mai puțin sau egale cu DN15) sunt utilizate în sistemele de combustibil sau hidraulice și pot rezista la diferențele extreme de vibrații și de temperatură.
