Descrierea supapelor cu bilă plutitoare din oțel turnat
Supapa cu bilă plutitoare din oțel turnat este o supapă care atinge sigilarea prin apăsarea inelului de etanșare cu bila plutitoare. Mingea este apăsată automat pe inelul de etanșare la priza sub presiunea mediului. Este potrivit pentru controlul conductelor unice sau cu două sensuri asupra apei, aburului, uleiului, gazelor naturale și a altor medii.
Caracteristici
Performanță de sigilare
Sigiliu de auto-strângere: în condiții de presiune joasă, etanșarea se realizează prin presiune medie. În condiții de înaltă presiune (PN16 ~ PN420), inelul de etanșare trebuie să suporte o sarcină mare. Se recomandă utilizarea unei structuri de etanșare a carburilor.
Rezistență scăzută a fluxului: Proiectarea cu aleză completă are o rezistență scăzută a fluidului și este potrivit pentru scenarii cu flux ridicat.
Aplicabilitate și durabilitate
Compatibilitatea media: Potrivit pentru apă, abur, ulei, soluții de acid/alcalin slab corozive și medii granulare (model de etanșare dură).
Rezistența la presiune și temperatură: presiunea nominală acoperă PN16 ~ PN420, iar intervalul de temperatură este -29 grad ~ 550 grade (structură de etanșare dură).
Specificația supapelor cu bilă plutitoare din oțel turnat
Specificații standard
| Proiectare și fabricație | API 6D/API 608/BS5351/ISO 17292 |
| Grosimea peretelui | API 6d |
| Dimensiune față în față | API 6d |
| Dimensiunea flanșă a flanșei | ANSI/ASME B16.5 |
| Inspecție și testare | API 6D/API 598 |
| Proiectare sigură la foc | API 607/API 6FA |
| Material | NACE MR 0175 |
Gama de produse
| Tip | Minge plutitoare |
| Material corporal | Oțel de carbon, oțel de carbon cu temperatură scăzută, oțel inoxidabil, oțel duplex |
| Scaun | Seat moale: PTFE, RPTFE, NYLON, PEEK, PPL, Delrin, Devlon, Pctfe, PTFE din sticlă umplută, PTFE COMPLOW umplut |
| Metal așezat: stellite, carbură de tunsten, carbură cromată | |
| Interval de mărime | 1/2 "-6" (dn 15- dn150) |
| Rating de clasă | Clasa ANSI 150-1500 |
| Conexiune finală | Sudarea cu flanșă, cu fund |
| Operator | Pârghie, echipament de vierme, electric, penumatic |

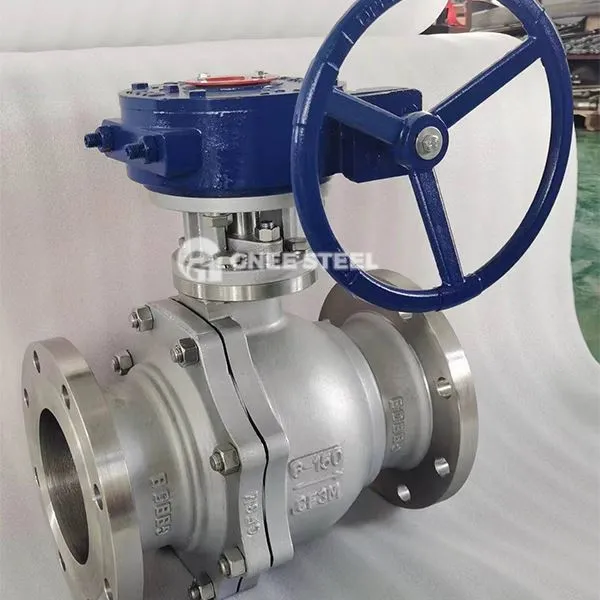

Robinete cu bilă plutitoare din oțel turnat
Recomandări de selecție
Nivel de presiune
Sistem de joasă presiune (cum ar fi alimentarea cu apă): Selectați PN16 ~ PN40 Valva cu bilă de etanșare moale.
Scenariu de înaltă presiune/temperatură ridicată (cum ar fi aburul): selectați structura de etanșare tare (aliaj de stellite de suprafață), potrivit pentru PN63 ~ PN420.
Seal Type
Soft SEAL: Inelul de etanșare PTFE este potrivit pentru medii convenționale (mai puțin sau egal cu 200 de grade) .
Hard Sigilt: Inelul de etanșare metalică este rezistent la temperaturi ridicate și uzură a particulelor, iar durata de viață a serviciului poate ajunge la 100, 000 ori de deschidere și închidere
