Descriere anti -statică a robinetului cu bilă
Supapa cu bilă anti-statică este o supapă specială concepută pentru medii inflamabile și explozive, prin tulpina supapei, bilă și caroserie setată între dispozitivul conductiv pentru a forma o cale de rezistență redusă (de obicei, valoarea de rezistență necesară<10Ω), timely export of friction-generated static charge, to avoid the risk of explosion caused by static electricity build-up.
Proiectarea structurii
- Structura statică de conducere a energiei electrice
Ansamblu cu bilă de oțel conductivă + bilă de oțel: bilă de arc și metal sunt încorporate în punctul de contact al tulpinii supapei și ale bilă, tulpina supapei și corpul supapei, constituind calea de conducere electrostatică .
Cerințe de testare anti-statică: Rezistență la cale conductivă mai mică sau egală cu 10Ω sub 12V tensiune continuu (standard GB/T 12237) .
- Sistem dublu de etanșare
Sigilare moale: etanșarea PTFE sau PTFE armată este utilizată în condiții normale de lucru pentru a obține scurgeri zero .
Backup de etanșare dură: După ce sigiliul moale arde în caz de foc, suprafața de etanșare a metalelor (e . g . Oțel inoxidabil) se potrivește automat pentru a forma un sigiliu de urgență .
- Structura de siguranță a incendiilor
Tulpina montată mai jos: împiedicați tulpina să zboare atunci când camera de supapă este presurizată anormal, menținând integritatea structurală în timpul unui incendiu .
Garnitura de înfășurare a metalelor de grafit: Materialul de etanșare rezistent la temperaturi ridicate este utilizat la conexiunea corpului valvei pentru a preveni scurgerea în cazul incendiului .
Specificația anti -statică a robinetului cu bilă
Specificații
| Articol | Sfera de aplicare |
|---|---|
| Diametrul nominal | Dn 8- dn500 (comun dn 15- dn300) |
| Rating de presiune | Pn 16- pn100 (sau class 150-600 lb) |
| Interval de temperatură | -20 grad la +300 grad (sigiliu dur până la 450 grade) |
| Metoda Drive | Manual, echipament de viermi, pneumatic, electric |
Material
| Piese | Material |
|---|---|
| Corpul supapei/capota | Oțel forjat (A216 WCB), oțel inoxidabil (304/316/316L), oțel duplex (2205) |
| Mingea/tulpina | Oțel inoxidabil (Sus304/316L), întărit cu carcasă (rezistență îmbunătățită la uzură) |
| Material de sigilare | Sigiliu moale: PTFE/RPTFE/PEEK Sigiliu dur: oțel inoxidabil + acoperire cu carbură de tungsten |
| Componente statice | Arc: Oțel inoxidabil; Mingea conductivă: aliaj de cupru sau oțel inoxidabil |
Standarde de fabricație și cerințe de testare
- Standarde de proiectare și fabricație
Domestic: GB/t 12237 (supape petrochimice), Hg/t 20592 (standarde de flanșă chimică) .
International: API 607 (Test de rezistență la foc), API 6D (specificația valvei de conductă) .
- Elemente de testare obligatorie
Test de conductivitate electrostatică: rezistență cu bilă tulpină mai mică sau egală cu 10Ω sub 12V DC .
Test de rezistență la foc: simulați combustia timp de 30 de minute (760 grade) conform API 607, iar scurgerea de etanșare este la standard după testul .
Test de etanșare: Test de etanșare a presiunii aerului/apei la temperatura camerei și la temperatură ridicată (GB/T 13927) .
Degresare tratament: supapele medii de oxigen trebuie să fie degradate strict, ulei rezidual mai mic sau egal cu 125mg/m² .

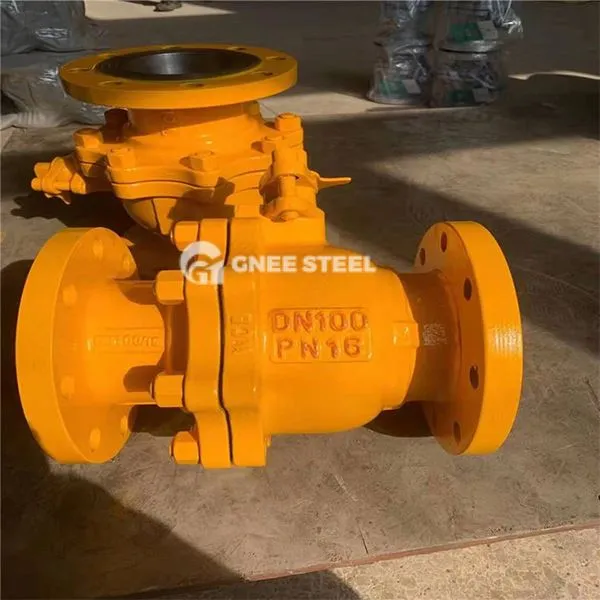

Valvă cu bilă anti -statică
Avantaje
- Intrinsec sigur
Eliminați riscul de detonare statică, gradul de rezistență la explozie îndeplinește standardul ex d iib T4 .
- Protecția de urgență
Sigiliul dur este activat automat la foc, împiedicând mediul să scurgă și extinde accidentul .
- Viață lungă
Sigiliul dur este rezistent la scurgerea de particule, cu o viață de acțiune mai mare sau egală cu 100, 000 ori .
- Întreținere ușoară
Designul modular acceptă înlocuirea rapidă a sigiliilor .
Aplicații
| Industrial | Applications | Funcare |
|---|---|---|
| Petrochimice | Conducte pentru gaze lichefiate, olefine, benzen, etc. . | Preveniți aprinderea statică a media explozivă |
| Transmiterea și distribuția gazelor naturale | Stații de poartă, stații de reglementare, depozite de depozitare | Tăierea de urgență în caz de incendiu pentru a proteja rețeaua de conducte |
| Farmacie chimică | Livrare de solvent, furaje de reactor | Evitați interferarea electricității statice cu procesele de precizie |
| Metalurgie de fier și oțel | Conducte de oxigen (pentru a fi degresat) | Eliminați riscul de aprindere și explozie, protecție asupra purității |
| Aerospațial | Sistem de umplere a combustibilului | Double protecție împotriva exploziei + poluării |
Valvele cu bilă anti-statică prin structura conductivă + tehnologie dublă de sigilare, controlul media inflamabil și exploziv al nucleului de siguranță, în petrochimie, gaze și alte câmpuri pentru a-și asuma rolul unei bariere cheie pentru a preveni accidentele
