Supapa cu bilă plutitoare din două piese este un tip special de supapă, forma sa structurală este compusă în principal din două părți, așa că se numește „din două piese”. Caracteristica principală a acestei supape este că bila plutește, atunci când presiunea medie asupra mingii, mingea poate produce o anumită deplasare și apăsată strâns pe suprafața de etanșare a capătului de ieșire, astfel încât să se asigure etanșarea capătului de ieșire. .
2 bucăți minge plutitoare Specificații
|
Serviciu |
Aplicația pe conducte de transmisie a petrolului, gazelor naturale, apei și substanțelor chimice, etanșarea metal pe metal poate fi utilizată pentru un mediu abraziv. |
|
Corp de proiectare |
Corp in doua piese |
|
plictisit |
Reduceți alezajul sau alezajul complet |
|
Design capota |
Încheierea intrării |
|
Proiectarea mingii |
Minge montată plutitoare |
|
Design DBB/DIB |
Nu se aplică |
|
mărimea |
1/2"-8" |
|
Presiune |
150 lb-2500lb |
|
Temperatura de proiectare |
-46-200 grad |
|
Principalele materiale |
CS/SS/Oțel inoxidabil duplex/Bronz/Inconel/Oțel aliat cu titan |
|
Tip de etanșare a scaunului |
PTFE/RPTFE/Nylon/Devlon/PEEK/Etanșare dură |
|
Operațiune |
Manual, electric, pneumatic, gaz peste ulei, actuator electro-hidraulic. (Rotork, Biffi, DVG, etc.) |
|
Standard de proiectare |
API608/API6D/AWWA/BS5351/ISO17292/DIN/GB/GHOST |
|
Față în față |
ASME B16.10/ API6D/DIN |
|
Se termină |
RF/RTJ ca ASME B16.5, BW la ASME B16.25, SW la ASME B16.11, Capetele firelor la ASME B1.20.1 |
|
Proiectare de presiune și temperatură |
ASME B16.34 |
|
Standard de testare |
API6D/API598, ISO5208 |
|
Seif la foc |
APIF6A/API607 |
|
Alții |
Design antistatic, design anti-explozie, NACE MR0175/ISO15156 (dacă este cazul) |

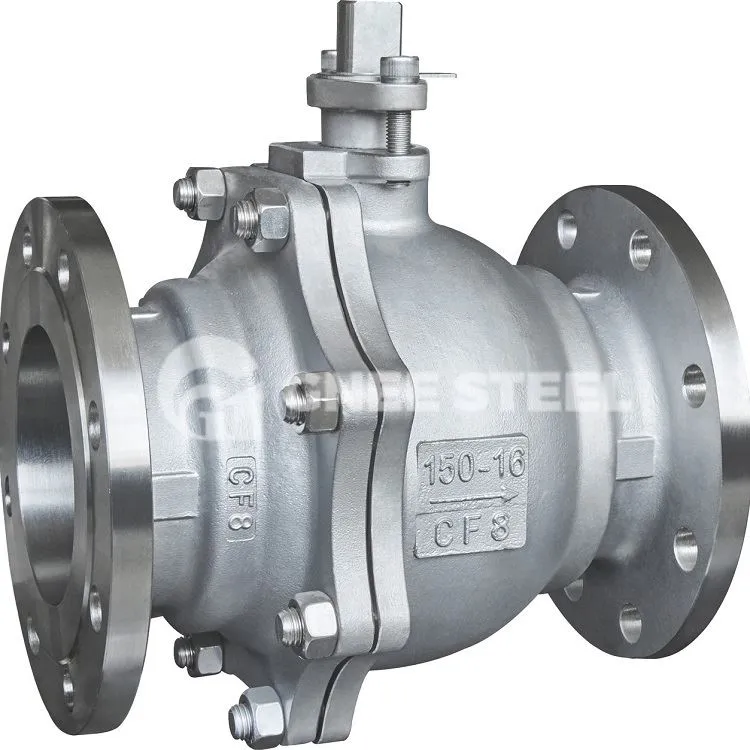

Supapă cu bilă din 2 piese
Caracteristicile structurale ale supapei cu bilă din două piese:
1. deschidere și închidere fără frecare. Această caracteristică rezolvă complet supapa tradițională, deoarece frecarea suprafeței de etanșare între ele și afectează problema de etanșare.
2. structura de incarcare de sus. Supapa instalată în conductă poate fi direct inspecție și întreținere online, poate reduce în mod eficient oprirea dispozitivului, reduce costurile.
3. Design cu un singur loc. Eliminați problema că mediul din cavitatea supapei afectează siguranța utilizării din cauza presurizării anormale.
4. Design cuplu scăzut. Design structural special al tijei supapei, doar cu o supapă de mână mică, poate fi deschis și închis cu ușurință.
5. structura de etanșare cu pană. Supapa se bazează pe forța mecanică furnizată de tija supapei, pe presiunea bilei pe scaunul supapei și pe etanșare, astfel încât etanșarea supapei să nu fie supusă modificărilor presiunii diferențiale a conductei, într-o varietate de condiții de funcționare, performanța de etanșare este garantată în mod fiabil.
6. Structura de auto-curățare a suprafeței de etanșare. Când mingea este înclinată departe de scaunul supapei, fluidul din conductă de-a lungul suprafeței de etanșare a bilei într-o uniformă de 360 de grade, nu numai că elimină lichidul de mare viteză de pe locul de curățare locală, dar și spălat. suprafața de etanșare a acumulării de material, pentru a atinge scopul de auto-curățare.
