Descrierea produselor

Supapele cu dop nelubrifiate conțin o căptușeală sau un manșon din polimer din corp instalat în cavitatea corpului supapei.

Supapele cu dop nelubrifiate au o formă conică sau conică care acționează ca o pană și apasă manșonul din polimer pe cavitatea corpului. Utilizarea unui manșon reduce frecarea dintre mecanismul dopului și corp.

Dimensiunea supapei	1/4-30
Clasa de presiune	150-1500LB
Materiale	WCB.CF8.CF8M.CF3M.CN7M.M35-1.
Standarde de proiectare și fabricație	API 598 (Zero Leakage), API 6D
Standarde față în față	ASME B 16.10,
Standarde de dimensiuni ale flanșei	ASME B 16.5, ASME B16.47
Standarde de testare a presiunii	API 598 (Zero Leakage), API 6D
Standarde de testare a siguranței la incendiu	API607 JB/T6899
Emisii fugitive	GB/T26481-2011
NACE	NACE-MR-0175
Opțiuni pentru operatorul supapei	Roată de mână, angrenaj melcat, actuator electric, actuator pneumatic
Clasa de oprire	API 598 (Zero Leakage), API 6D
plictisit	Full Bore
Tipuri de conexiune la proces	RF FF TG SW BW NPT

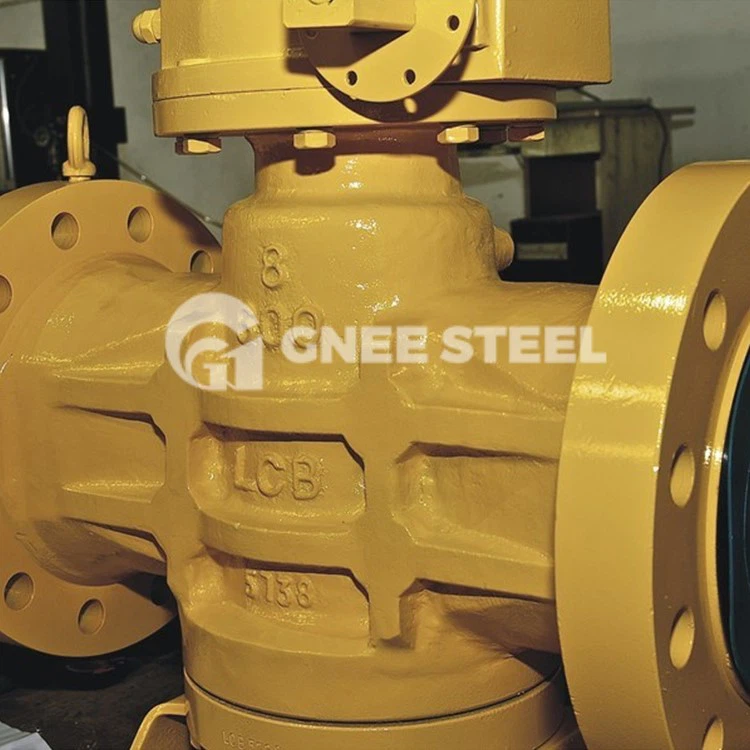

Gas plug valves

Caracteristicile supapei cu manșon nelubrifiate

1. Supapa de etanșare cu clemă moale, nelubrifiată, are o structură rezonabilă, etanșare fiabilă, performanță excelentă și aspect frumos.

2. Etanșarea supapei cu manșon nelubrifiat se realizează prin prinderea plăcii de acoperire. Buza metalică unică la 360 de grade protejează manșonul de clemă fix.

3. Supapele cu manșon nelubrifiate nu au acumulare de mediu în cavitate.

4. Buza metalică asigură o funcție de autocurățare atunci când robinetul se rotește, ceea ce este potrivit pentru condiții de lucru lipicioase și predispuse la detartrare.

5. Supapa cu manșon fără lubrifiere are flux în două sensuri, ceea ce face mai ușor de utilizat și instalat.

6. Materialele componente și dimensiunile flanșelor pot fi selectate în mod rezonabil în funcție de condițiile reale de lucru sau de cerințele utilizatorului pentru a satisface diferitele nevoi de inginerie.

Gas plug valve

Supapă cu manșon nelubrificat Dimensiuni (mm)

Clasa 150 lb
mărimea	inch	1/2	3/4	1	1-1/4	1-1/2	2	2-1/2	3	4	5	6	8	10	12	14
L-RF	mm	108	117	127	140	165	178	190	203	229	254	267	292	330	356	381
H	mm	110	115	115	135	140	150	165	180	380	460	520	580	620	680	760
W	mm	175	175	175	220	280	305	350	405	300	300	320	320	350	380	450
Greutate	Kg	8.5	9.5	10.5	12	14	18	22	26	40	60	70	130	219	381	570

Clasa 300 lb
mărimea	inch	1/2	3/4	1	1-1/4	1-1/2	2	2-1/2	3	4	5	6	8	10	12	14
L-RF, BW	mm	140	152	165	178	190	216	241	283	305	381	403	419	457	502	762
H	mm	110	115	115	135	140	150	165	180	380	460	520	580	620	680	760
W	mm	175	175	175	220	280	305	350	405	300	300	320	320	350	380	450
Greutate	Kg	9.5	10.5	12	14	16	20	24	29	53	75	85	185	230	390	550

Clasa 600lb
mărimea	inch	1/2	3/4	1	1-1/4	1-1/2	2	2-1/2	3	4	5	6	8	10	12	14
L-RF, BW	mm	165	190	216	229	241	292	330	356	432	508	559	660	787	838	889
H	mm	110	115	115	135	140	150	165	180	380	460	520	580	620	680	760
W	mm	175	175	175	220	280	305	350	405	300	300	320	320	350	380	450
Greutate	Kg	11	13	17	20	23	27	31	36	72	98	141	245	330	515	710

Clasa 900 lb
mărimea	inch	1/2	3/4	1	1-1/4	1-1/2	2	2-1/2	3	4	5	6	8	10	12	14
L-RF	mm	229	229	254	279	305	368	419	381	457	559	610	737	838	965	1029
H	mm	110	115	115	135	140	150	165	180	380	460	520	580	620	680	760
W	mm	175	175	175	220	280	305	350	405	300	300	320	320	350	380	450
Greutate	Kg	13	16	21	24	28	32	40	47	91	117	165	285	420	610	860

Furnizor de supape cu dop nelubrificat - GNEE

non lubricated plug valves

Clienți cu supapă GNEE

non lubricated plug valve
