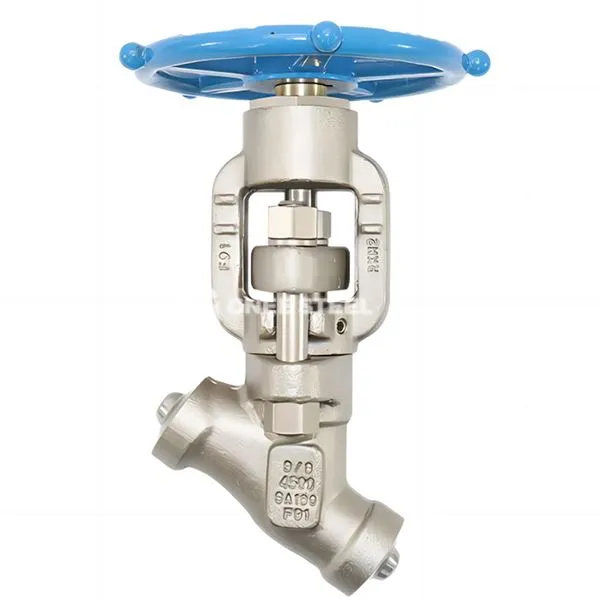

Valva glob de înaltă presiune y

Supapa de înaltă presiune Y-Type Globe este o supapă de oprire specială concepută pentru condiții de muncă de înaltă presiune. Corpul său de supapă este în formă de Y și mediul este tăiat sau reglat de creșterea liniară și căderea discului de supapă.

Caracteristici
‌ Design de rezistență a fluxului de flux‌

Canalul de debit în formă de Y este aproape de o linie dreaptă, reducând rezistența la flux cu mai mult de 60%, cu un efect semnificativ de economisire a energiei;
Proiectarea secundară a suprafeței de accelerație a discului de supapă reduce deteriorarea eroziunii suprafeței de etanșare de către mediul de înaltă presiune.
‌Adaptare la condiții de muncă extreme‌

Rezistența la presiune ajunge la clasa 2500lb (42MPa) ‌, iar toleranța la temperatură variază de la -196 gradul la 540 grade ‌;
Corpul supapei de oțel crom-molibden (F91\/F92) rezistă la eroziunea aburului supercritic la 540 de grade ‌.
‌ Sigiliu de fiabilitate mare‌

Scaun cu supapă integrală + sigiliu metalic, cu o durată de viață de mai mult de 100, 000 deschideri și închideri‌;
‌ Structura de auto-ridicare a presiunii-cu cât este mai mare presiunea medie, cu atât sigiliul este mai strâns.
‌ Configurare structurală reflexibilă‌

Capacul supapei poate fi proiectat ca filetat, sudat sau detașabil;

Suportați unitatea electrică\/pneumatică pentru a obține un control automat.

Standard Standard-Urmați ASME B16.34 (rating la temperatura presiunii)
‌ Lungime structurală
‌ Nivel de presiune‌: acoperă clasa 150 ~ 2500lb (până la 42MPa)
‌ Specificații de sfârșit de vânzare‌: sudură prin priză (ASME B16.11) sau sudură cu fund (ASME B16.25)
‌Valve Material corporal‌:
Oțel carbon (A105)
Oțel inoxidabil (F304\/F316)
Oțel de crom-molibden (F91\/F92)
‌ Suprafața de depunere a ‌ Suprafața de depunere
Standard Standard de inspecție: API 598 Test de scurgere (scurgeri de nivel VI zero)



Valva glob de înaltă presiune y



Aplicații

• Petrochimice

Conducerea de intrare și ieșire a reactorului de hidrogenare (clasa 1500lb+);
Dispozitiv de înaltă presiune de etilenă (material rezistent la sulf NACE MR0175 certificat).

• ‌ Energy Electric‌

Conducta principală de abur a centralei termice (540 grade \/25MPa);
Sistem de apă de alimentare a cazanului (sigiliu de burduf pentru a preveni scurgerea).

• ‌ scade reci și media specială‌

Sistem de depozitare și transport LNG (-196 grad corpul de supapă din oțel inoxidabil rece profund);
Transport de acid de înaltă puritate (scaun de supapă cu căptușeală PTFE pentru rezistență la coroziune).

• Energy nuclear și metalurgie‌

Sistem de răcire auxiliară a insulei nucleare (structură de incendiu din metal);
Conducta de gaz a cuptorului exploziv (căptușit cu aliaj rezistent la uzură pentru a rezista eroziunii particulelor).
