Descrierea valvei globului fără capote
Valva de glob Bonnetless este o supapă care elimină riscul de scurgere la conexiune prin eliminarea structurii tradiționale de capotă . corpul valvei sale și componentele de etanșare sunt proiectate ca un întreg integrat . este special dezvoltat pentru nevoile de control al fluidelor, în condiții de control ridicat, de înaltă presiune și condiții de lucru extrem de înalte {{2} # fiabilitate, cum ar fi puterea și petrochimia .
Caracteristici de structură și design
Corp de supapă integrat:
Corpul supapei și componentele de etanșare sunt forjate sau turnate în ansamblu, fără o structură independentă a bonetului, care elimină complet riscul de scurgere a flanșei exterioare sau conexiunea filetată a corpului supapei;
Structura secundară de accelerație (cum ar fi scaunul supapei în trepte) este adoptată pentru a reduce eroziunea directă a mediului pe suprafața de etanșare a discului de supapă și pentru a prelungi viața serviciului .
Seal și Sistem de transmisie:
Suprafața de depunere a Suprafața de vină: Discul de supapă și scaunul supapei sunt sudate cu aliaj dur (cum ar fi aliaj de stellite), cu o duritate mai mare sau egală cu HRC40, iar rezistența la uzură este îmbunătățită de mai mult de 3 ori;
Stem Ansambl
Specificația valvei globului fără bonnet
Diametrul nominal (DN) și dimensiunea
| Diametrul nominal (DN) | Lungimea supapei (mm) | Diametrul conductei corespunzătoare (mm) | Remarcă |
|---|---|---|---|
| 15 | 130 | φ20 | Potrivit pentru un control mic de precizie a fluxului |
| 25 | 160 | φ32 | Utilizat frecvent în conductele de instrumente chimice |
| 50 | 230 | φ57 | Principalele specificații ale sistemului de tensiune medie |
| 100 | 350 | φ108 | Special pentru conducte mari cu abur |
| 200 | 600 | φ219 | Model de potrivire a condiției de lucru cu presiune ultra-mare |
Presiunea nominală (PN) și intervalul de temperatură
| Nivel de presiune (PN) | Intervalul de temperatură aplicabil | Materiale tipice | Standarde de industrie corespunzătoare |
|---|---|---|---|
| PN16 | -50 grad ~ 200 grad | 304 Oțel inoxidabil | Industria chimică convențională, sistemul de tratare a apei |
| PN25 | -50 grad ~ 300 grad | 316L Oțel inoxidabil | Controlul media coroziv |
| PN40 | -196 grad ~ 400 grad | Oțel duplex (2205) | Scene de temperatură scăzută și de înaltă presiune |
| PN100 | -50 grad ~ 550 grade | Aliaj la temperatură ridicată (Inconel 625) | Putere termică Sistem principal de abur |

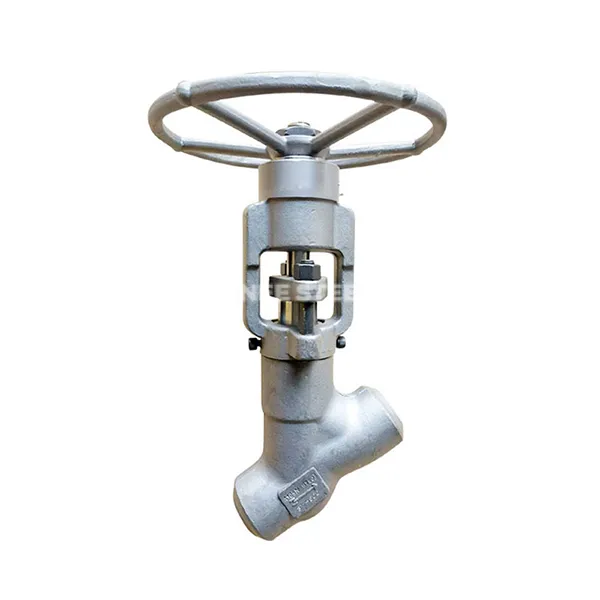

Valva Globului fără bonete
Aplicații:
Sistem de abur la temperatură ridicată și de înaltă presiune:
Izolarea rapidă a conductei principale a aburului a centralelor termice, rezumând condiții de muncă de 540 grade /25MPA, evitând scurgerile cauzate de deformarea termică a flanșelor tradiționale de acoperire a supapei;
Controlul media coroziv:
Valvele de intrare și de ieșire ale reactorului unității de hidrogenare petrochimică sunt potrivite pentru o coroziune medie care conțin sulf de 42MPa și nu există o înregistrare de eșec a suprafeței de etanșare;
Mediu dur al industriei nucleare:
Supapa de izolare a lichidului de răcire a circuitului primar al insulei nucleare a trecut certificarea de grad nuclear ASME III și îndeplinește cerințele de fiabilitate de etanșare pe termen lung în mediul de radiație .
Comparație cu supapele tradiționale de glob
| Elemente de comparație | Valva Globului fără bonete | Valva convențională de glob (cu capotă) |
|---|---|---|
| riscul de semer | Fără punct de scurgere extern (integrarea corpului valvei), rata de scurgere mai mică sau egală cu 0,001% DN | Conexiunile flanșate/filetate sunt predispuse la scurgeri (rata de scurgere este de aproximativ 0,01% DN) |
| Puterea structurală | De 6 ori capacitatea de rulare a presiunii nominale (test normal de temperatură) | Presiune convențională de 4 ori de testare (standard ASME B16.34) |
| Complexitate de instalare | Nu este nevoie de instalarea de centrare a bonetelor, reducând timpul de punere în funcțiune cu mai mult de 30% | Flatitatea flanșei capotei trebuie calibrată cu exactitate |
| Temperatura aplicabilă | -196 grad ~ 650 grade (sistem de etanșare a metalelor) | -29 grad ~ 550 grade (limitat de garnitura de acoperire a supapei) |
