Descrierea supapei de poartă cu cuțit pătrat
Valva de poartă pătrată (supapă de poartă pătrată) este o supapă de tăiere special concepută pentru medii dificile (care conține particule solide, fibre, lichide vâscoase). Realizează un control complet deschis sau complet închis al mediului printr-o poartă în formă de lamă. Este utilizat pe scară largă în minerit, protecția mediului, industria chimică și alte domenii.
Core Definiție
Supapa de poartă cu cuțit pătrat adoptă un design al canalului de flux pătrat și taie mediul printr-o poartă în formă de cuțit ridicată vertical. Este potrivit pentru suspensie, pulpă de hârtie, canalizare și alte condiții de muncă ușor blocate sau extrem de abrazive și are avantajele rezistenței anti-blocare și scăzută.
Key Proiectare structurală
Valve corpul:
Combinația de intrare circulară și design de ieșire pătrată reduce riscul de reziduuri media și blocaj (cum ar fi supapa de tip CR);
Corpul supapei fără camere nu are o canelură în partea de jos, care este potrivită pentru medii vâscoase sau care conțin particule.
Poartă:
Structură subțire a lamei (grosime mai mică sau egală cu 20 mm), materialul poate fi oțel inoxidabil, carbură sau acoperire ceramică, pentru a îmbunătăți capacitatea de forfecare și rezistența la uzură;
Modul de antrenare a tijei întunecate sau a tijei deschise, structura tijei întunecate economisește spațiul de instalare.
System System:
Scaunul elastic al supapei (cauciuc/fluororubber) realizează autoechiparea bidirecțională și se adaptează la fluctuații de presiune medie;
Sigiliul dur din metal acceptă temperaturi ridicate (mai puțin sau egale cu 1000 de grade) sau medii extrem de corozive.
Specificația supapei de poartă cu cuțit pătrat
|
Nume de marcă |
Gnee |
|
Tip |
Supapă de poartă |
|
Mod de conducere |
Pneumatic.electric.Manual. |
|
Presiune |
Presiune normală |
|
Materialul de caroserie al supapei |
Oțel inoxidabil, oțel carbon, |
|
Locul de origine |
Henan, China |
|
Temperatura de lucru |
350 grade |
|
Media |
Praf, materiale, lichide |
|
Forma de sigiliu |
Sigiliu dur |
|
Dimensiune |
Dn 100- dn2000 |

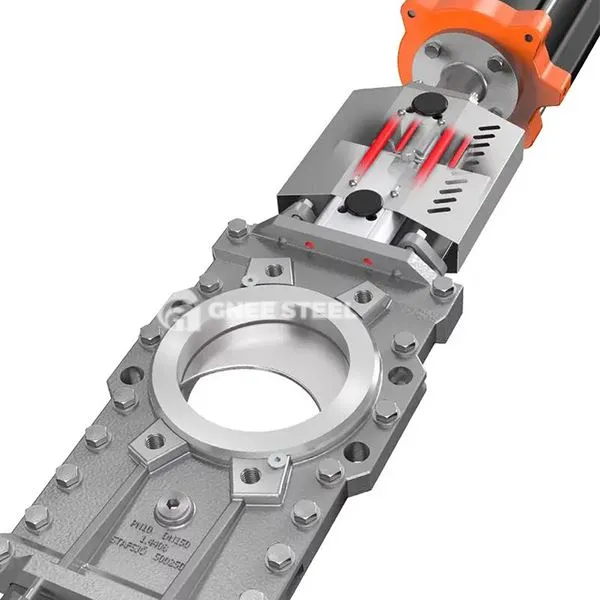

Valva de poartă cu cuțit pătrat
Aplicații
| Industrie | Cazuri |
|---|---|
| Mining and Metalurgy | Transport cu suspensie, controlul descărcării de la steril (cum ar fi mina de cupru, tratamentul zgurii de minereu de fier) |
| Tratamentul meditativ meditat | Interceptarea nămolului de tratare a apelor de canalizare, controlul conductelor de deșeuri solide |
| Industria hârtiei | Reglarea fluxului de pulpă de pulpă și lemn, tăierea eficientă a mediilor de fibre |
| Energie chimică | Start-up și oprirea gestionării pulberii de cărbune și a suspensiei corozive (cum ar fi soluția de acid și alcalin) |
