Descrierea supapei de poartă mecanică
Valva de poartă mecanică este o supapă de tăiere cu poarta ca parte a miezului de deschidere și închidere. Poate realiza deschiderea completă sau controlul de închidere a mediilor conductelor prin mișcarea de ridicare verticală și nu poate fi utilizat pentru reglarea fluxului. Funcția sa de bază este de a tăia în mod fiabil fluidul, care este potrivit pentru medii de înaltă presiune, corozive și scenarii de transport a particulelor.
Core Structura și modul de conducere
Key Components
Gate: împărțit în poartă rigidă (structură integrală) și poartă elastică (poate fi ușor deformată pentru a se adapta la abaterea suprafeței de etanșare);
Valve Tulpină: conectează dispozitivul de acționare și poarta, împărțite în două tipuri: tulpina limpede (tulpina de ridicare este vizibilă) și tulpina ascunsă (tulpina robinetului se rotește și se ridică);
Suprafața de depunere a suprafeței materiale rezistente la uzură (cum ar fi 1CR13, oțel inoxidabil) sau materiale elastice (căptușeală nemetalică).
Drive Mode
Manual Drive: operația de mână sau cutia de viteze, adaptată mediului fără putere;
Automation Drive: dispozitive electrice, pneumatice, hidraulice, suport telecomandă
Specificația valvei de poartă mecanică
|
Articol |
Supapă de poartă mecanică | ||
|
Standarde aplicabile |
GB, Din, ANSI, ASME, JIS, API |
||
|
Interval de mărime |
DN15 până la DN200 |
||
|
Presiune de funcționare |
10bar, 16Bar, 20Bar, 40Bar, 64Bar, clasa 150, clasa 300 |
||
|
Material corporal |
Oțel inoxidabil 304/316/316L |
||
|
Temperatura mediului de tip normal |
-22 ℉ până la 356 ℉ |
||
|
Tip de temperatură ridicată |
-22 ℉ până la 842 ℉ |
||
|
Conexiune finală |
Flanşă |
||
|
Standard de proiectare a corpului supapei de poartă |
API600 / DIN3352 / KS B2361 / GB / T 12234 |
||
|
Media adecvată |
Apă, aer, ulei, gaz, abur, pulpă etc. |
||
|
Voltaj |
Dc -12 v, 24Vac -24 v, 110v, 220v, 380v |
||
|
Tip de actuator |
Off Tip Off, tipul de tip sau tip inteligent |
||
|
Aplicație |
Alimente și băuturi, apă și ape uzate, apă ultra pură, desalinizare, chimice, textile, farmaceutice, pulpă și hârtie, minerit, cazan și energie electrică |
||

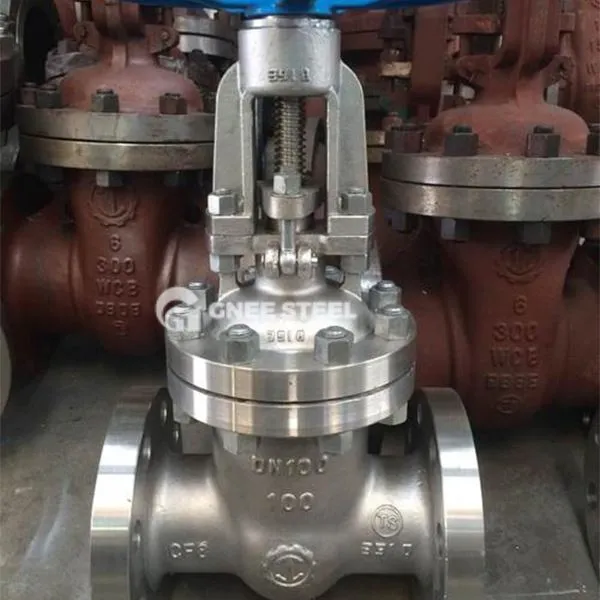

Supapă de poartă mecanică
Avantaje tehnice
Sigilarea fiabilității
Combinată cu proiectarea forțată de etanșare (forța externă care presează poarta) și auto-sigilare (asistență de presiune medie), nivelul scurgerii ajunge la VI; Toleranță la presiune ridicată
Corpul supapei de oțel crom-molibden și suprafața de etanșare a carburilor sunt potrivite pentru scenarii de presiune ultra-înaltă (PN80); Comoditate de întreținere
Scaunul supapei înlocuibil și designul modular reduc costurile de oprire.
Aplicații
Sisteme industriale cu presiune mare
Conducte de abur pentru generarea de energie termică (PN ＞ 10MPa);
Conductele petroliere și gaze naturale (materiale rezistente la coroziune H₂S).
Powder și control mediu granular
Sistem de transport pneumatic (design anti-jamming cu poartă dublă);
Metalurgie și întrerupere a materialului granular.
Special Mediu Adaptare
Fluide sanitare (316L oțel inoxidabil);
Media lichefiată cu temperaturi scăzute (-196 sigiliu special).
