Descrierea supapei cu cuțit cu cuțit
LUG Valva de poartă de cuțit (cunoscută și sub denumirea de supapă de poartă de cuțit sau supapa slurry) este o supapă special folosită pentru a controla lichidele impure, vâscoase sau corozive. Proiectarea sa combină funcția de tăiere a porții cu avantajele de instalare a structurii de bag și este utilizat pe scară largă în substanțe chimice, electrice, protecție asupra mediului și alte câmpuri.
Caracteristici structurale de bază
Design Lug:
Corpul supapei are bici pe ambele părți, care sunt conectate direct la flanșa conductei prin șuruburi. Este ușor de instalat și evită ca corpul supapei să fie strecurat și deformat de șuruburi, îmbunătățind astfel fiabilitatea de etanșare.
În comparație cu supapele tradiționale de flanșă, instalarea Lug scurtează lungimea șurubului și reduce riscul de scurgere cauzat de fluajul șurubului.
Gate și Structura de etanșare:
Poarta este proiectată cu o lamă în formă de U, care poate tăia impurități, cum ar fi fibre și particule, pentru a preveni blocarea; Suprafața este lustruită pentru a îmbunătăți performanța de sigilare.
Sigiliul este împărțit în etanșare moale (PTFE, cauciuc) și etanșare tare (metal/ceramică). Garnitura moale obține scurgeri zero, iar garnitura dură este rezistentă la temperatură ridicată (mai mică sau egală cu 300 de grade) și uzură.
Adaptabilitatea materială:
Corpul supapei este de obicei fabricat din oțel inoxidabil (304/316L), oțel carbon sau aliaj special (cum ar fi F55, 2205), care este potrivit pentru medii corozive;
Poarta poate fi confecționată din materiale rezistente la uzură (cum ar fi 2CR13, ceramică) pentru a-și extinde durata de viață.
Principiul de lucru
Poarta este ridicată pe verticală prin acționare manuală, electrică sau pneumatică a tulpinii supapei:
Open State: Poarta este ridicată complet și lichidul trece prin fără obstacole;
Closed State: lama din partea de jos a porții apasă scaunul supapei, taie mediul și scurge impuritățile pe suprafața de etanșare pentru a obține etanșarea în două sensuri.
Specificația supapei cu cuțit cu cuțit
|
Articol |
Valvă cu cuțit cu cuțit | |||
|
Diametrul nominal |
DN50 ~ 2000 mm NPS 2 "~ 48" |
|||
|
Materiale principale |
CI, WCB, ZG1CR18NI9TI, ZG1CR18NI12MO2TI, CF8, CF8M, CF3, CF3M. 2CR25NI20 |
|||
|
Scurgere |
Sigiliu dur din oțel inoxidabil: grad D (lichid 0. 1xdn mm3/s) |
|||
|
Accesorii |
1. FLANCE 2. VALVE SOLENOID 3. Filtru Air 4. Comutator de limbă |
|||
|
Tip de etanșare |
Garnitură tare din oțel inoxidabil, etanșare moale teflon |
|||
|
Sigiliu moale de teflon |
Gradul A (zero scurgeri) |
|||
|
Foraj cu flanșă |
ANSI B16.5, GB/T9113, JB/T79, HG, SH, JIS, Din, NF, BS |
|||
|
Interval de presiune |
{{0}}. 0 ~ 1.0mpa |
|||

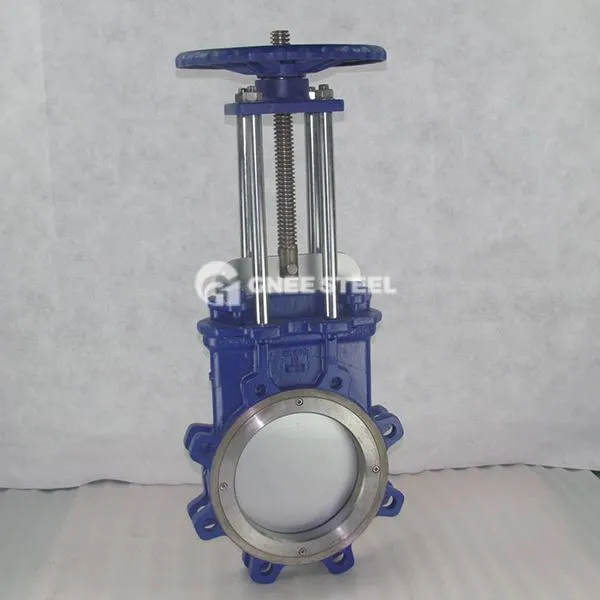

Valvă cu cuțit cu cuțit
Aplicații
Protecția mediului: Tratarea apelor uzate care conțin solide suspendate în stațiile de tratare a canalizărilor urbane.
Industria energiei electrice: transportul și tăierea suspensiei de cenușă în centralele electrice pe cărbune.
Industria chimică: controlul fluxului de acid puternic și alcalin.
Papermking și metalurgie: sisteme de conducte pentru pulpă de concentrare ridicată și nisip mineral.
