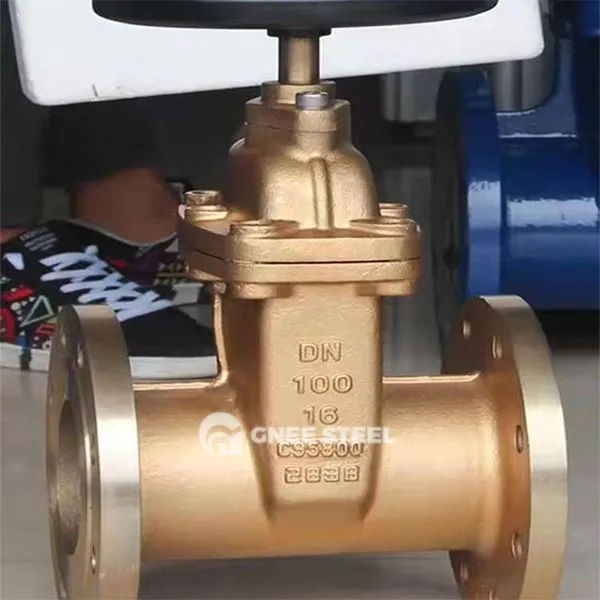

Descrierea supapelor de poartă de bronz din aluminiu
Valva de poartă din bronz din aluminiu este o supapă din bronz din aluminiu, un aliaj cu rezistență excelentă la coroziune și proprietăți mecanice bune. Acest tip de supapă de poartă este utilizat pe scară largă în produse chimice, petrochimice, petroliere, minerit, putere și alte industrii, în special în medii care trebuie să reziste mediilor corozive, cum ar fi apa de mare sau cloruri.
Structura
Poarta de pană.
O canelură inelară este așezată în mijlocul porții. Când sub presiune, deformarea elastică compensează abaterea unghiului scaunului supapei pentru a evita stagnarea la temperatură ridicată.
Sistem de legătură cu tulpina supapei
Proiectarea tulpinii în creștere este cea principală (tulpina supapei poate fi văzută atunci când este ridicată și coborâtă), iar firul trapezoidal determină poarta să se miște liniar;
Partea inferioară a tulpinii supapei este agățată la poartă printr-o canelură în formă de T inversată pentru a se adapta la reglarea fină a suprafeței de etanșare.
Ansamblul de etanșare
Suprafața de etanșare a scaunului supapei este sudată cu aliaj dur (cum ar fi aliaj pe bază de cobalt) sau încorporat cu PTFE;
Sigiliu bidirecțional: presiunea medie ajută la îmbunătățirea sigiliului de închidere.
Structura auxiliară
Acoperire a supapei care se extinde: spațiu de rezervă pentru expansiunea la temperaturi ridicate;
Design de etanșare superioară: o structură unică a standardului american, care formează un sigiliu auxiliar atunci când tulpina supapei este complet deschisă.
Specificația supapelor de poartă de bronz din aluminiu
| Articol | Necesită | Standard |
|---|---|---|
| Materialul principal al corpului | Valve Body\/Poarta: ASTM B148 C95800 Bronz de aluminiu nichel (aliaj Cu-al-Ni-Fe-MN) | API 600 |
| Nivel de presiune | Clasa 150 ~ 2500 (PN20 ~ PN420) | ASME B16.34 |
| Interval de temperatură | -29 grad ~ 425 grade (convențional) | - |
| Metoda de conectare | FLANGE FLANGE (tip RF\/RTJ) | ASME B16.5 |
| Design ignifug | Sigiliul dur din metal intră în vigoare atunci când etanșarea moale nu reușește | API 607 |
Valvele de poartă de bronz din aluminiu în stoc
Avantaje
Rezistență extremă de coroziune
Bronzul de aluminiu de nichel (C95800) are o capacitate mult mai bună de a rezista coroziunii de stres\/stres în apa de mare și spray de sare decât aliaje obișnuite de cupru;
Anti-blocare la temperatură ridicată
Poarta elastică absoarbe deformarea termică de 425 de grade pentru a împiedica poarta să se blocheze;
Întreținere scăzută și viață lungă
Suprafața de etanșare este rezistentă la eroziune și uzură, iar viața este crescută cu mai mult de 50% în comparație cu supapele de poartă din oțel carbon;
Design ușor
Densitatea este de doar 8,4 g\/cm³ (30% mai ușoară decât oțelul), ceea ce reduce sarcina conductei.
Aplicații
Inginerie marină
Platforma de desalinizare a apei de mare, sistem de balast pentru nave, supapă submarină;
Conductă de protecție împotriva incendiilor, sistem de răcire a navelor de GNL.
Energie și substanțe chimice
Conducta de injecție a apei petroliere offshore, ioni de clorură chimică întrerupere medie;
Fluid special
Saramură cu salinitate ridicată, acid oxidant (cum ar fi acidul azotic) conductă de transport
