Y Descrierea supapei de tip y
Y Valva de verificare de tip este o supapă automată caracterizată printr-un corp de supapă simplificat în formă de y. Conduce discul de supapă să se deschidă și să se închidă prin presiunea mediului pentru a preveni fluxul de lichid în conductă și pentru a proteja pompele, motoarele și alte echipamente de impact invers. Funcțiile sale de bază includ:
Control de flux de drum one-way : permite doar mediului să treacă într-o direcție și blochează fluxul de întoarcere;
Temperatură mare și rezistență la presiune înaltă - Interval de temperatură aplicabil larg (-40 grad la +550 grad), presiune maximă până la PN320 (aproximativ 42MPa);
Rezistența și rezistența la uzură - Structura specială de etanșare reduce deteriorarea eroziunii suprafeței de etanșare de către mediu.
Caracteristici structurale de bază
Valve Metoda corpului și conexiunii:
Y Proiectarea fluxului de tip: reduceți rezistența la fluide (în comparație cu tipul tradițional drept) și reduceți pierderea de presiune;
Multi Conexiune în formă: Suport de sudare, conexiune flanșă sau filetat (cum ar fi firul NPT), adaptați-vă la diferite cerințe de conductă;
Valve clapetă și etanșare:
Lifting sau clapeta supapei cu bilă: clapeta supapei de ridicare este sudată cu aliaj dur prin coaste de ghidare pentru a îmbunătăți rezistența la uzură; Clapa supapei cu bilă folosește o bilă acoperită cu cauciuc sau un arc pentru a ajuta la închiderea rapidă;
Tehnologia de etanșare dublă: suprafața de etanșare adoptă placare din aliaj dur pe bază de cobalt sau sigiliu moale PTFE, care este potrivit pentru apă, abur, ulei și medii corozive;
Y Tip Specificația supapei de verificare
Finalul firului: ANSI B2.1, BS21.1S07/1
Evaluare presiune: 800psl (PN40)
Sigiliu: metal la metal, PTFE, EDPM
Temperatura de lucru -25 gradul +180 grad
Material: CF8M, CF8.CF3M, WCB
Testarea inspecției: APL 598, EN 12266

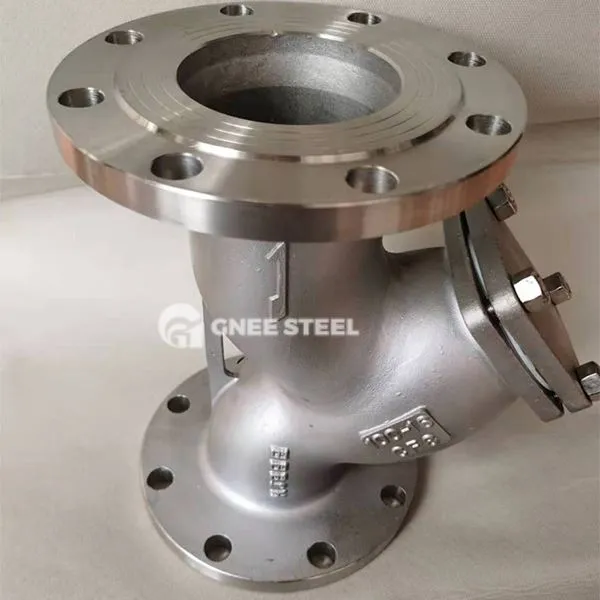

Y Supapă de verificare de tip y
Aplicații
| Industrial | Cerințele cerințelor de adaptare | caz |
|---|---|---|
| Petrochimic | Temperatură ridicată și cu abur de înaltă presiune/conducte medii corozive (cum ar fi conductele de ieșire a reactorului) | PN4. 0 MPA Sistem de livrare medie acidă |
| Sistem de putere | Fluxul anti-condensat în sistemul de apă de alimentare a cazanului | Generator de abur set conductă de circulație |
| Nuclear Power/Aerospace | Controlul siguranței în condiții extreme | Circuit de răcire a reactorului nuclear |
