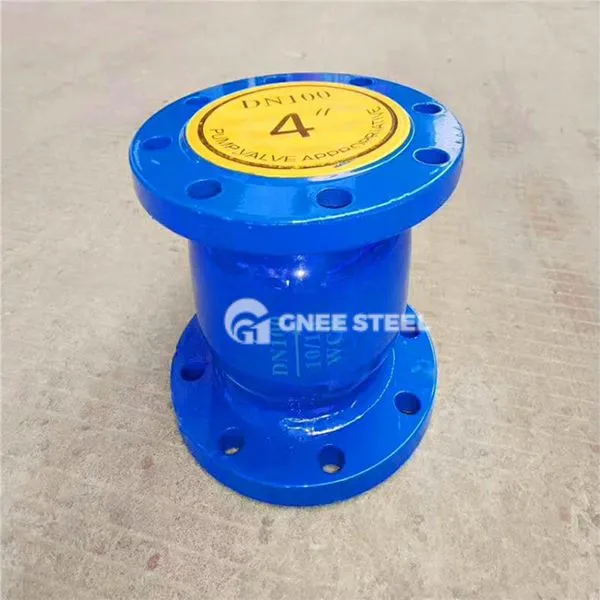

Descrierea supapei de verificare a gazelor naturale
Valva de verificare a gazului natural este un dispozitiv cheie pentru a asigura fluxul unidirecțional al mediilor de conducte de gaze naturale. Blochează fluxul de fundal pentru a preveni deteriorarea echipamentelor și accidentele de siguranță. Este utilizat pe scară largă în conducte pe distanțe lungi, stații de stocare a gazelor și sisteme pentru utilizatorii finali.
Caracteristici funcționale de bază
One-Way Izolation: Deschidere și închidere automată în funcție de presiunea medie, discul de supapă se închide rapid în timpul fluxului invers (timpul de închidere mai mic sau egal cu 0. 5 secunde), iar standardul de scurgere atinge ANSI clasa VI;
Rezistența la presiune și coroziune: corpul supapei este confecționat din 3 0 4\/316 oțel inoxidabil sau din oțel din aliaj, iar nivelul de rezistență la presiune acoperă clasa 150 până la clasa 2500 (până la 42,0MPa) și poate rezista la medii corozive, cum ar fi H₂S și CO₂;
Proiectare scăzută a rezistenței la flux: Coeficientul de rezistență la flux al discului de robinet este mai mic sau egal cu 0. 02MPa, iar discul de supapă de ridicare este potrivit pentru debitul mare (mai mare sau egală cu 15m\/s) condiții.
Specificația supapei de verificare a gazelor naturale
|
Rating de presiune
|
PN1.6MPA - PN45MPA (CLASS150LB TO CLASS1500LB)
|
|
Mărimi de supapă
|
Dn 15- dn1200 \/ (1 \/ 2-48 ")
|
|
Format de conectare
|
Tip cu flanșă, tip de sudare, fir
|
|
Material de supapă
|
A182, A350, A351, A352, LC1, LC2, LC3, LCB, LCC, LF2, LF3, LF5, LF9, CF3, CF3M, CF8, CF8M, F304, F304L, F316, F316L etc.
|
|
Temperatura de lucru
|
-46 grad, -101 grad, -196 grad, -253
|
|
Modul de conducere
|
Manual, transmisie de viteză de tei, electrică
|
|
Standarde de proiectare și fabricație
|
GB, JIS, ANSI, DIN, BS, EN ETC.
|
|
|
Dioxid de carbon lichid, oxigen lichid, argon lichid, azot lichid, heliu lichid, hidrogen lichid, gaz natural lichid, amoniac lichid, clor lichid, gaz petrolier lichefiat, propan lichid, etilen, propilen, metan, metanol, etan, gaz, oxid de azot lichid și alte medii de temperatură scăzută.
|
supapă de verificare a gazelor naturale
Aplicații
Sistem de conducte de distanță de lungă durată
Supapele de control de balansare sunt instalate la ieșirea stației de compresor pentru a preveni curgerea gazelor de înaltă presiune și deteriorarea unității în timpul opririi;
Valvele de control complet sudate sunt utilizate la stația de distribuție pentru a se adapta la mediul de înaltă presiune de 42MPa și pentru a reduce riscul de scurgere.
City Gas Conduck Network
Valvele de verificare asistate cu arc sunt instalate în aval de caseta de reglare a presiunii pentru a bloca gazul să curgă înapoi la conducta principală la capătul utilizatorului;
Supapele de verificare a waferului sunt instalate la intrarea utilizatorilor industriali și comerciali pentru a se adapta la restricțiile spațiale ale conductelor de sub DN50.
Condiții de muncă speciale
316L Corpul supapei din oțel inoxidabil + Procesul de tratament criogenic este utilizat pentru conducta de temperatură scăzută (-162 grad) din stația de recepție a GNL;
Scaunul de supapă din aliaj Monel este utilizat pentru gazul natural care conține sulf pentru a rezista la fisurarea coroziunii stresului H₂s.
