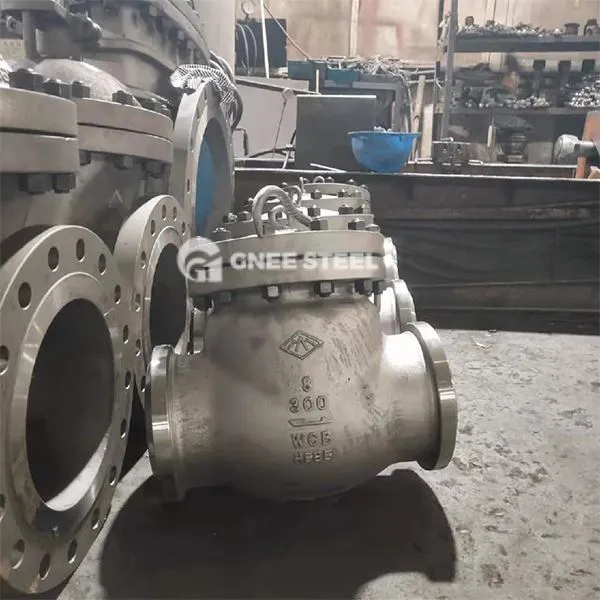

Supapă de verificare a temperaturii scăzute

Valva de verificare criogenică este o supapă automată utilizată special în medii de temperatură extrem de scăzută de gradul -196 {+80. Se deschide automat și închide discul supapei prin fluxul mediului pentru a preveni fluxul de fluide criogene, cum ar fi oxigenul lichid, azot lichid și gazul natural lichefiat (LNG) și protejează siguranța sistemelor și echipamentelor de conducte. Funcțiile sale de bază includ:

Prevenirea fluxului mediu de spate: asigurarea fluxului unic de lichide criogene pentru a evita rotirea inversă a pompelor sau a motoarelor de conducere.
‌Stabilizarea presiunii sistemului: menținerea echilibrului presiunii conductelor prin structuri de etanșare pentru a reduce fluctuațiile de presiune cauzate de gazificarea mediilor criogene.
Proiectarea structurii de bază
‌Valve corp și ansamblu de acționare
‌ COMPACT STRUCTURA: Adoptarea unui design al discului de supapă cu flux scurt (tip de balansare sau de ridicare) pentru a reduce forța de impact de închidere și a se adapta la calibrele DN10 ~ DN200.
‌Antii Proiectare înghețată: Umplerea zonei scaunului supapei cu agent frigorific sau stabilirea unei cavități absorbante de șoc pentru a reduce riscul de deformare a suprafeței de etanșare din cauza modificărilor bruște ale temperaturii.
‌ Limiterea tehnologiei și rezistenței la uzură‌

‌ Double Sigaling‌: Discul de supapă este sudat cu aliaj dur (cum ar fi placarea cromată sau nitrizarea) pentru a îmbunătăți duritatea suprafeței, iar scaunul supapei este încorporat cu grafit flexibil sau material PTFE pentru a obține etanșare elastică la temperaturi scăzute.
‌Buffering și reducerea pierderilor‌: lamele de turbină sau mânecile tampon telescopice sunt configurate pentru a consuma energia cinetică a mediului și a reduce scurgerea miezului de supapă cu fluid de mare viteză.

Diametrul nominal: dn 10-200

Gradul aplicabil temp.:ⅶb:{ [0}}

Presiune nominală: bară PN40

Mediu aplicabil: azot lichid, oxigen lichid, gaz natural lichid și alt mediu de temperatură scăzută

Material de etanșare a discului de supapă: PTFE (cod: P)

Materialul corpului de supapă: SS304 (cod: b) SS316 (cod: R), SS316L (cod: L)

Mod de conectare: sudură prin priză

Mod de instalare: în mod normal instalarea orizontală, poate adăuga și arc pe discul de supapă pentru a consolida performanța de etanșare, în acest moment, poate fi instalat în orice unghi

Direcția de curgere medie trebuie să fie aceeași cu direcția săgeții pe corpul supapei



Supapă de verificare a temperaturii scăzute
