Discul de supapă al supapei de reținere a discului de înclinare a flanșei este un disc înclinat în formă de fluture montat pe arborele supapei. Scaunul supapei este un tip special de etanșare dur din metal, flotant, elastic, care asigură că scaunul supapei își poate regla automat poziția cu discul supapei. Suprafața de etanșare a scaunului supapei este parte a unui con înclinat, iar linia de etanșare formată între scaunul supapei și discul supapei este aproximativ o curbă eliptică. Unghiul dintre planul acestei curbe și linia centrală a canalului de curgere al supapei este de 60 de grade. Axa lungă a liniei de etanșare aproximativ eliptică formează un unghi excentric cu axa conului, ceea ce înseamnă că axa conului unde se află suprafața de etanșare a scaunului supapei și linia centrală a canalului de curgere al corpului supapei formează un al doilea unghi excentric de 15. grad ~20 de grade. Axa axei de rotație a discului supapei este, de asemenea, aliniată în mod corespunzător.
specificația supapei de reținere a discului basculant
Specificația parametrului principal
Proiectare și fabricație: API594,API 6D,JB/TB8937;
Față în față și capăt la capăt: API594,API6D,DIN3202,JB/T8937;
Evaluare presiune-temperatura: ASME B16.34,DIN2410,GB/T9124,HG20625,SH3406,JB/T74;
Inspecție și testare: API598,JB/T9092;
Flanșă țeavă: JB/T74~90,JB/T9112-9124,HG20592~20635,SH3406,ASME B16.5,DIN2543~2548,GB/T13402,API605,ASME B16.47.
Gamă de produse
Material corpului: oțel carbon, oțel inoxidabil, oțel aliat, bronz
Diametru nominal: 2"~24"(DN50~DN600)
Terminați conexiunea: RF,RTJ,BW
Interval de presiune: Clasa 150 ~ 2500 (PN16 ~ PN150)
Temperatura de lucru: -196ºC~+560ºC

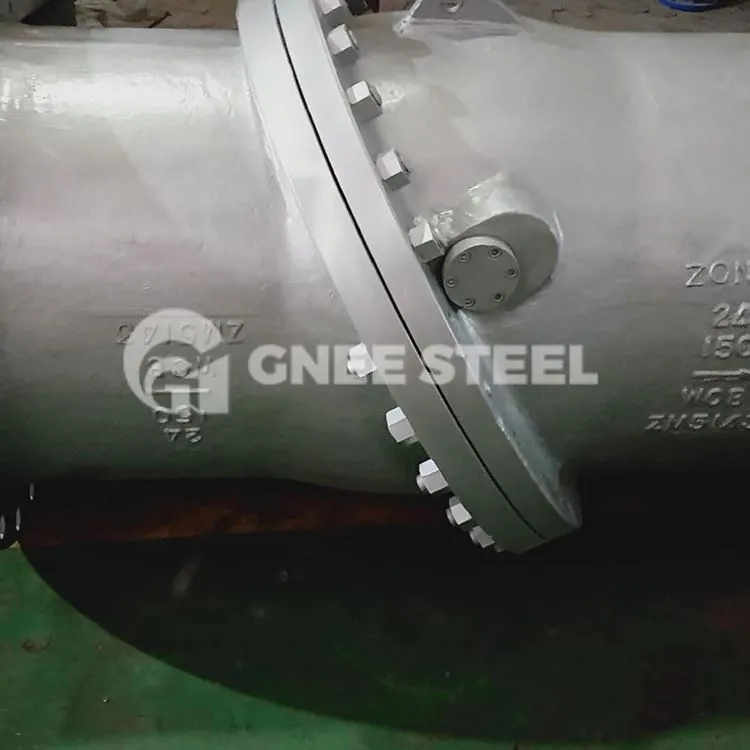

Supape de reținere cu disc basculant cu flanșă
FAQ
1. Care este MOQ-ul dvs.?
MOQ-ul nostru este de obicei de 1 buc.
2. Care este timpul dumneavoastră de livrare?
Termenul nostru de livrare este de aproximativ 25-30 zile.
3. Care sunt termenii dvs. de plată?
Acceptăm T/T, 100% L/C, Western Union și așa mai departe.
4. Ați putea oferi mostre gratuite?
De obicei, oferim mostre gratuite, dar clienții suportă costul de transport.
