Descriere unică excentrică a fluturelui wafer
Supapa de fluture excentrică unică este o supapă care determină placa fluture să se rotească prin rotirea tulpinii supapei pentru a obține regulamentul mediu de pornire sau reglare a fluxului. Caracteristica sa de bază este că axa tulpinii valvei se abate de la centrul plăcii fluture, formând o singură structură excentrică, care dispersează eficient stresul de extrudare între placa fluture și scaunul supapei.
Structurale
Valve Body: design cilindric, lungime axială scurtă, placă de fluture încorporată, în cea mai mare parte din oțel inoxidabil, oțel carbon, etc.
Placă de butuc și tulpină de supapă
Structura de etanșare:
Inelul de etanșare poate fi setat pe placa fluture (material moale, cum ar fi politetrafluoroetilen), iar etanșarea se realizează prin deformare elastică;
Sau un scaun de supapă în secțiune transversală în formă de Z este proiectat pe corpul supapei, bazându-se pe presiunea medie pentru a ajuta sigiliul.
Wafer Conexiune
Specificații unice excentrice de fluture
Specificații și dimensiuni
- Diametrul nominal (DN): intervalul comun este DN50 ~ DN1200;
- Nivel de presiune (PN): de obicei PN6 ~ PN25;
- Temperatură aplicabilă: Tipul de etanșare moale este, în general, -20 grad ~ 150 grade, iar tipul de etanșare metalică se poate adapta la temperaturi mai ridicate.
Caracteristici
Avantaje structurale
Dimensiuni mici, greutate ușoară, ușor de instalat și întreținut;
Ușor de funcționat, este necesară o rotație de 90 de grade pentru a deschide/închide complet.
Caracteristici performanțe
Sigilare bună
Rezistența fluxului de flux: Relația liniară dintre deschiderea plăcii fluture și debitul este bună, iar performanța de reglare este excelentă;
Durabilitate: designul dublu excentric reduce zgârierea dintre fluturele fluture și scaunul supapei și prelungește viața de serviciu.
Limitări
Structura excentrică unică are încă o zgârietură în timpul procesului de comutare. Scenariile aplicabile sunt similare cu cele ale valvei concentrice de fluturi. Tipuri duble/triplu excentrice sunt necesare pentru temperaturi ridicate și presiune ridicată.

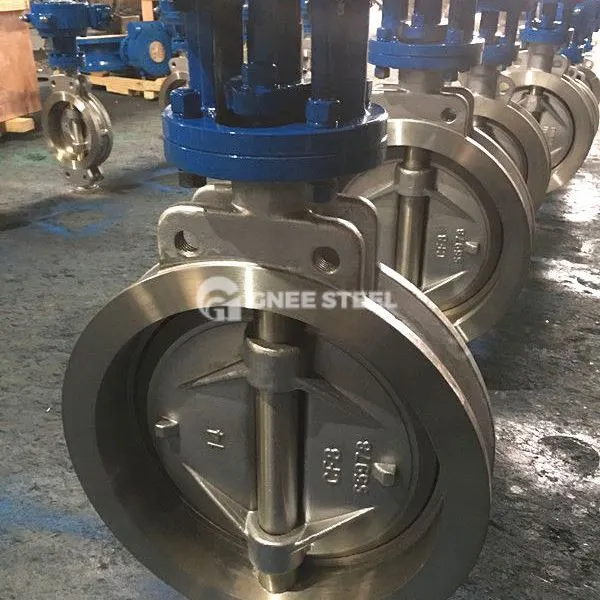

Gnee Single Excentric Wafer Butterfly
Aplicație
Conducte industriale: controlul fluidului în energie petrochimică, electrică, metalurgie și alte câmpuri;
Sisteme de construcții: Reglarea medie a apei/gazelor în alimentarea cu apă și drenaj, HVAC;
Protecția mediului și tratarea apei: controlul debitului în stațiile de tratare a canalizării și stațiile de pompare;
Alimente și medicamente: Proiectarea sanitară este potrivită pentru transportul mediu curat.
Care este diferența dintre supapa de fluture excentrică cu un singur excentric și supapa de fluture excentrică dublă?
1. Diferențe structurale
Design excentric
Excentricitate unică: numai axa tulpinii supapei se abate de la centrul plăcii fluture, astfel încât capetele superioare și inferioare ale plăcii fluture și suprafața de contact a scaunului supapei să disperseze presiunea, dar nu poate elimina complet frecarea în timpul procesului de comutare.
Double excentricitate: pe baza unei singure excentricități, axa tulpinii valvei se abate de la centrul corpului valvei (formând două distanțe excentrice), iar placa de fluturi se poate detașa rapid de scaunul valvei după deschidere, reducând semnificativ frecarea.
Structura de sigilare
Excentricitatea unică: sigiliile moi (cum ar fi cauciucul, politetrafluoroetilena) sunt utilizate în mare parte, iar deformarea elastică se bazează pe obținerea sigilierului.
Excentricitate dublă: este compatibilă cu garnituri moi sau garnituri metalice (cum ar fi oțel inoxidabil, carbură), aceasta din urmă fiind rezistentă la temperaturi ridicate și are o viață mai lungă.
2. Comparație de performanță
| Termeni | Unic fluture excentric de placă | Valvă cu fluturi excentrice duble |
|---|---|---|
| Frecare și uzură | Există încă zgârieturi și o uzură evidentă între fluturele și scaunul supapei. | Placa de fluturi lasă rapid scaunul valvei, iar frecarea este foarte redusă. |
| Rezistență la presiune | Potrivit pentru presiune joasă (PN6 ~ PN16) | Poate rezista la o presiune mai mare (PN16 ~ PN25) |
| Interval de temperatură | Tipul de etanșare moale este în general mai mic sau egal cu 150 de grade | Tipul sigilat din metal poate atinge peste 400 de grade |
| Fiabilitatea sentă | Bazându -se pe deformarea elastică pentru a sigila, cerința de poziție de închidere este scăzută | Sigilarea poziției (contact de linie), închiderea necesită o poziționare precisă |
3. Scenarii de aplicație
Supapă de fluture excentrică unică: Potrivit pentru presiune scăzută, temperatură normală și condiții medii curate, cum ar fi tratarea apei, alimentarea cu apă și scurgerea de apă, sistemul HVAC.
Valvă de fluture excentrică dublă: adecvat pentru scenarii industriale cu particule de temperatură ridicată, de înaltă presiune sau mediu, cum ar fi industriile petrochimice, electrice și industrii metalurgice.
4. Recomandări de selecție
Prioritizează un singur excentric: Când costul este sensibil, mediul este non-coroziv și condițiile de muncă sunt stabile.
Prioritizează dublu excentric: trebuie să se adapteze la condiții de muncă severe, cum ar fi deschiderea frecventă și închiderea, temperatura ridicată și presiunea ridicată sau durata de viață lungă.
