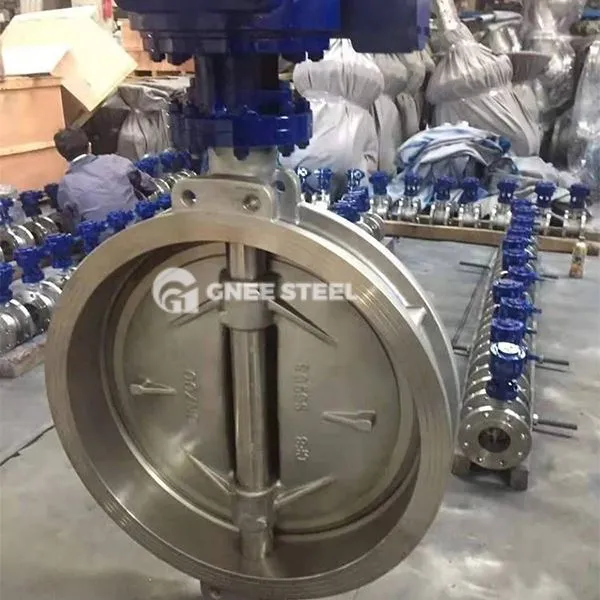

Valvă mecanică fluture

Valva de fluture mecanică este un tip de supapă care controlează rotația plăcii fluture printr -un dispozitiv de acționare mecanică (cum ar fi un mâner sau un angrenaj de vierme) pentru a obține deschiderea și închiderea sau reglarea fluxului de conducte. Caracteristica sa de bază este că se bazează pe funcționarea mecanică a mecanismului de transmisie manuală sau mecanică, care este diferită de metodele automate de acționare, cum ar fi electric și pneumatic.

Structura de bază și clasificarea

Metoda de acționare mecanică

Funcționare manuală: echipat cu un mecanism de transmisie a mânerului sau a uneltelor de viermi, potrivit pentru conducte de joasă presiune, cu diametrul mic (cum ar fi supapele filetate cu fluturi SMS sanitare);

Dispozitiv de legătură mecanică: amplifică cuplul de funcționare printr-un set de viteze sau o pârghie, potrivit pentru supape cu diametru mediu de DN50 și de mai sus.
‌ Tipuri structurale tipice‌

‌Crozimetric Tip‌: Tulpina supapei și placa de fluture sunt aliniate, structura este simplă, dar performanța de etanșare este slabă și este utilizată în cea mai mare parte în condiții de muncă non-critice de joasă presiune; ‌ Eccentric Design‌: Structuri excentrice și duble excentrice pot reduce frecarea și închiderea frecării și pot prelungi durata de viață a sigiliilor (cum ar fi designul dublu excentric utilizat în mod obișnuit în valvele fluture din oțel inoxidabil sanitar); ‌ SEAL METAL HARD‌: Se folosesc perechi de etanșare din oțel inoxidabil sau placare, care pot rezista la temperaturi ridicate (mai puțin sau egale cu 450 de grade) și eroziune medie granulară și sunt potrivite pentru scenarii de etanșare bidirecțională.



Valvă mecanică fluture



Scenarii de performanță și aplicare ‌
‌ Avantaje decore ‌
‌ Fiabilitate mare ‌: Structura mecanică simplă, rata de eșec scăzută, adecvată pentru deschiderea și închiderea frecventă sau în condiții de închidere de urgență; ‌

Întreținere convenabilă ‌: Nu este necesară o sursă externă de energie sau gaz, iar costul de demontare și întreținere este scăzut (cum ar fi structura montată în sus, susține întreținerea in situ); ‌

Economie bună ‌: în comparație cu supapele electrice\/pneumatice, costurile de achiziție și întreținere sunt reduse semnificativ. ‌

Zonele tipice de aplicare ‌
‌ Industria alimentelor și farmaceutice ‌: Valvele de fluturi cu fluturi filetate de SMS sunt utilizate pentru conductele lactate și farmaceutice pentru a îndeplini cerințele de curățare fără unghiuri; ‌

Controlul fluidului industrial ‌: Valvele de fluturi de etanșare a metalelor bidirecționale sunt adecvate pentru conductele care conțin părți de particule și medii corozive (cum ar fi transportul materiilor prime chimice); ‌

Inginerie municipală ‌: Valvele de fluturi de flanșă manuală sunt utilizate în sistemele de apă de incendiu și stațiile de tratare a apelor reziduale pentru a se adapta la impactul ciocanului de apă de înaltă presiune.
