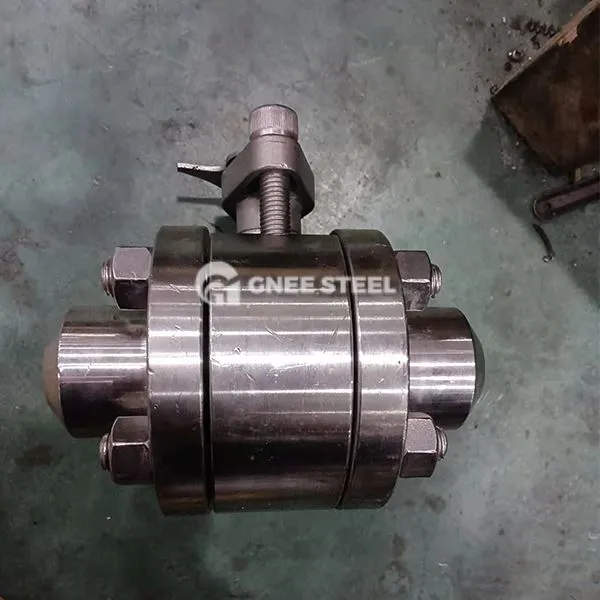

Valve cu bilă sudate

Supapa cu bilă sudată este o supapă cu bilă care conectează componentele cheie (cum ar fi corpul cu bilă și supapă, tulpina supapei și corpul supapei etc.) prin sudare. Deschiderea și închiderea sau controlul debitului mediului conductei se realizează prin rotirea mingii cu o gaură. Este împărțit în două tipuri: sudat complet (toate părțile sunt sudată și conectate, fără risc de scurgere) și semi-sudate (sudură parțială + conexiune detașabilă).
‌CORE Caracteristici structurale‌:
‌ Conexiune de distribuire‌:
Corp Body sudat de valvă sudată: corpul supapei este sudat la conducta în ansamblu, fără șuruburi sau interfețe de flanșă și are o etanșare extrem de puternică, care este potrivită pentru medii de înaltă presiune și cu risc ridicat (cum ar fi gaze naturale și petrol).
‌Semi Proiectare sudată
‌ Ball Design‌:
‌ Floating Ball‌ (Potrivit pentru un diametru mic): mingea apasă inelul de etanșare strâns sub presiunea medie pentru a obține etanșarea.
‌ bilă fitală (adecvată pentru diametru mare/presiune ridicată): Bila este fixată de arborele superioare și inferioare, inelul de etanșare este pre-etanș, iar rezistența la presiune este mai puternică. ‌

Tip de etanșare: sigiliu moale (PTFE/grafit armat): scurgeri zero, temperatură aplicabilă -40 grad ~ 200 grad, rezistență puternică la coroziune.

Sigiliu dur (metal/ceramică): rezistent la temperaturi ridicate (mai puțin sau egale cu 550 de grade) și eroziunea particulelor, potrivită pentru mediile care conțin impuritate.



Valve cu bilă sudate



Avantaje

Sigilare de înaltă rezistență:
Sudarea elimină riscul de scurgere a interfeței flanșei, în special adecvat pentru condiții de muncă dure, cum ar fi gazele naturale și industria chimică.
Structura de etanșare dură poate rezista la o presiune ridicată mai mare sau egală cu PN6.4MPa, iar sigiliul moale atinge scurgeri zero (nivel ANSI VI).
‌ Rezistență la coroziune și viață lungă:
Materialul caroseriei supapei poate fi oțel inoxidabil (316L), oțel carbon (WCB) sau oțel din aliaj (WC6), care este potrivit pentru medii corozive, cum ar fi acid, alcalin și sare.
Structura complet sudată nu are șuruburi active, reduce punctele de coroziune și prelungește durata de serviciu (până la 30 de ani).
‌ Lightweight și economisirea spațiului:
În comparație cu supapele cu bilă de flanșă, designul de sudare reduce greutatea conectorului și este potrivit pentru aspectul conductelor cu spațiu limitat (cum ar fi conductele submarine).

Aplicații

Transportul petrolului și gazelor: reducerea gazelor naturale de înaltă presiune în conductele pe distanțe lungi și în stațiile de GNL.
‌Chemical and Petrochimic: Controlul proceselor mediilor extrem de corozive (cum ar fi acidul sulfuric și amoniacul lichid). ‌Electricitate și încălzire‌: complet închis și tăiat de conducte de abur la temperaturi ridicate și rețele termice.
‌Municipal Engineering‌: Conectarea permanentă a rețelelor subterane de alimentare cu apă și încălzire.
